Kugelventil

manuellIsolationAbsperr

Zusammenfassung

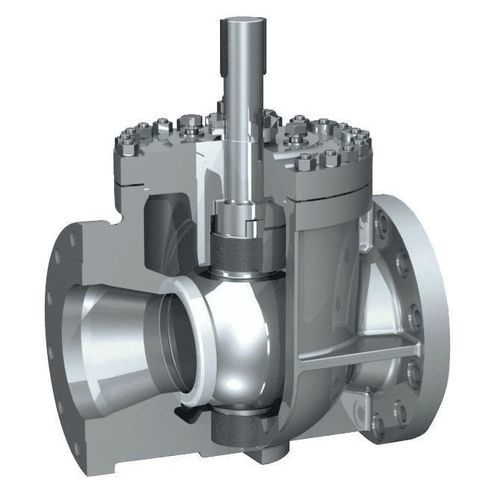

Top-Entry, federlose, trunnion-gelagert Kugelhahn mit Keilsitzgeometrie und selbstnivellierenden Sitzen für dichte Absperrung und In-Line-Wartung; ausgelegt für Schwerstbetrieb, Hochdruck sowie kryogene/hohe Temperaturbereiche.

Hauptmerkmale

• Keilsitz-Design gewährleistet dichte Absperrung und selbstjustierende Sitze für konstante Dichtleistung.
• Top-Entry-Bauweise ermöglicht In-Line-Wartung zur Minimierung von Ausfallzeiten.
• Trunnion-gelagerte Kugel für robuste Unterstützung bei hohen Druckdifferenzen.
• Bidirektionale feuerfeste Abdichtung und antistatisches Design.
• Anti-Blowout-Spindel für erhöhte Sicherheit im Betrieb.
• Geeignet für manuelle und angetriebene Betätigung.
• Temperaturbereich von -254°C bis +320°C je nach Werkstoff und Konfiguration.

Anwendungen

• Öl- und Gasproduktion sowie -transport
• Petrochemische Anlagen
• LNG-Anlagen
• PTA-Anlagen
• Wasserstoff-Service und H2-fähige Installationen
• Dampf, Kohlenwasserstoffe und Mehrphasenfluide

Konstruktion & Optionen

• Trunnion-gelagerte Kugelkonstruktion für stabilen Betrieb unter schweren Bedingungen und hohem Druck.
• Selbstnivellierende Sitze mit Keilsitzgeometrie für dichte Absperrung und langzeitige Dichtleistung.
• Verfügbare Werkstoffe: Kohlenstoffstahl, Edelstähle, niedrig legierte Stähle, Nickellegierungen, Duplex & Super Duplex, Titan; weitere Materialien auf Anfrage.
• Anschlussenden: ANSI, NORSOK, Schweißenden und weitere Flansch-/Anschlussoptionen auf Anfrage.
• Konfigurationen optimiert für manuelle oder automatisierte (angetriebene) Betätigung.

Leistung & Sicherheit

• Maximaler Betriebsdruck bis zu 250 barg abhängig von Größe und Werkstoffwahl.
• Bidirektionale feuerfeste Abdichtung und antistatische Merkmale für Sicherheit in kritischen Anwendungen.
• Anti-Blowout-Spindel und konstruktive Maßnahmen zur Minimierung von Leckagen und zur Erhaltung der Integrität unter extremen Bedingungen.

Normen & Zertifizierungen

• Konstruktionscodes: API 6D, ASME B16.34, ASME VIII Div.1, ASME VIII Div.2.
• Zertifizierungen: PED, NACE, SIL3, ABS, DNV, LR, BV, CU-TR, API 607, API 6FA, ISO 15848, ISO 10497.

Handhabte Medien

• Gase
• Wasserstoff
• PTA-Prozessmedien
• Mehrphasen-Hydrokarbonfluide
• Dampf
• Kohlenwasserstoffe
• Flüssigerdgas (LNG)

Hinweise
Die Top-Entry-Bauweise ermöglicht In-Line-Wartung und reduziert Ausfallzeiten; die Eignung für Schwerstbetrieb, hohe Drücke und kryogene/hohe Temperaturbereiche hängt von der Materialwahl und der Ventilkonfiguration ab.

Technische Daten

• Handelsbezeichnung: Springless Top Entry Ball Valve
• Brand: IMI Truflo Italy
• Durchgangsgrößen: 0,5" bis 16"
• Maximaler Betriebsdruck: bis zu 250 barg
• Temperaturgrenzen: -254°C bis +320°C (abhängig von Werkstoffen)
• Werkstoffe: Kohlenstoffstahl; Edelstahl; niedrig legierter Stahl; Nickellegierung; Duplex & Super Duplex; Titan; andere Werkstoffe auf Anfrage
• Konstruktionscodes: API 6D; ASME B16.34; ASME VIII Div.1; ASME VIII Div.2
• Zertifizierungen: PED; NACE; SIL3; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497
• Merkmale: Keilsitz-Design; Selbstnivellierende Sitze; Trunnion-gelagerte Kugel; Anti-Blowout-Spindel; Bidirektionale feuerfeste Abdichtung; Antistatisch
• Betätigung: Manuelle und angetriebene Optionen
• Anschlussenden: ANSI, NORSOK, Schweißenden (und andere auf Anfrage)
