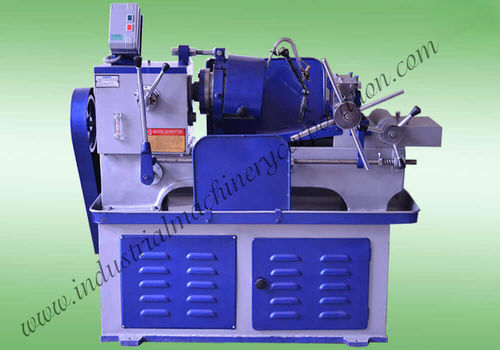

Stabgewindeschneidmaschine

Produktübersicht
Die halbautomatische Gewindeschneidmaschine TMT Chaser schneidet Außengewinde an geschmiedeten TMT-Stäben (EN8-D). Sie ist für den Einsatz auf Baustellen und in hochproduktiven Bereichen ausgelegt und in drei Säulenvarianten (A, B, C) für Durchmesser von 6 mm bis 65 mm erhältlich. Hergestellt aus hochdichten Legierungen und Industriekomponenten, reduziert die Maschine Bedienzeiten und Wartungsaufwand bei langem Betrieb.

Schraubentypen, die geschnitten werden können

• Metrisch
• BSP
• BSPT
• NPT
• UNF
• UNC
• BSW
• Acme-Gewinde
• B.S.F.

Hauptmerkmale

• Halbautomatischer Hochgeschwindigkeitsbetrieb für kontinuierliche Produktion
• Bauteile aus hochdichten Legierungen für gleichbleibende Leistung
• Robuste Konstruktion für Werkstatt- und Baustelleneinsatz
• Wartungsarmer Aufbau für lange Einsatzzeiten
• Optionales Spindelgewinde (lead screw) für spezifische Gewindeanforderungen

Betriebs- / Marktinformationen

• Für Außengewinde an TMT-Stäben nach dem Schmieden
• Geeignet für Hochproduktionsumgebungen und Baustellenlager
• Im Einsatz in internationalen Märkten, darunter Abu Dhabi, Algerien, Australien, Bangladesch, Bhutan, Kanada, Mittelamerika, Kolumbien, Deutschland, Ghana, Jordanien, Kuwait, Libanon, Malaysia, Malediven, Mexiko, Myanmar, Nepal, Peru, Philippinen, Katar, Saudi-Arabien, Südaustralien, Sri Lanka, Thailand, Tunesien, Türkei, VAE, USA, Vietnam

Technische Daten (Tabelle)
Modell: Säule A — 1/4" bis 1" (6 mm bis 25 mm) (Bett-Typ); Säule B — 3/8" bis 1 1/2" (10 mm bis 40 mm) (Bett-Typ); Säule C — 1/2" bis 2 1/2" (12 mm bis 65 mm) (Bett-Typ)
Sattelhub: Säule A — 10"; Säule B — 10" - 12"; Säule C — 22"
Spindeldrehzahlbereich: Säule A — 75–140 U/min; Säule B — 75–140 U/min; Säule C — 45–90 U/min
Anzahl Spindeldrehzahlen: Säule A — 2; Säule B — 2; Säule C — 3
Gewindeaufnahme: Säule A — 1/4" bis 1"; Säule B — 3/8" bis 1 1/2"; Säule C — 1/2" bis 2 1/2"
Produktion pro Stunde: Säule A — 60–80; Säule B — 60–80; Säule C — 70–90
Leistungsbedarf: Säule A — 3 H.P.; Säule B — 3 H.P.; Säule C — 7,5 H.P.
Leadscrew: Optional (alle Säulen)
Gewicht ca. (kg): Säule A — 500; Säule B — 550; Säule C — 990

Technische Spezifikationen

• Modelvarianten: Säule A (6–25 mm), Säule B (10–40 mm), Säule C (12–65 mm)
• Sattelhub: 10" / 10"–12" / 22" (modellabhängig)
• Spindeldrehzahlbereiche: 75–140 U/min (A & B), 45–90 U/min (C)
• Drehzahlausführungen: 2 (A & B), 3 (C)
• Gewindeaufnahme: bis zu 1/4"–2 1/2" je nach Modell
• Produktionsrate: 60–90 Gewinde/Stunde je nach Modell
• Leistung: 3 H.P. (A & B), 7,5 H.P. (C)
• Leadscrew: optional
• Gewicht ca.: 500 / 550 / 990 kg (je nach Modell)
