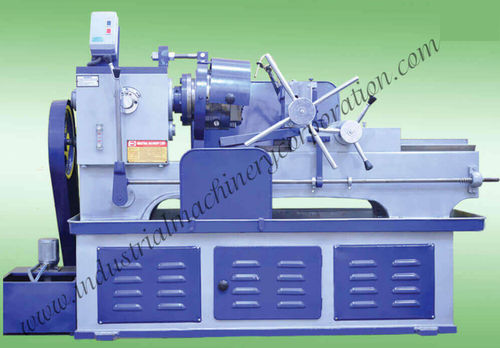

Gewindeschneidmaschine für Bolzen

Produktübersicht
Gewindeschneidmaschine für Bolzen zur Fertigung externer Gewinde an stationären Werkstücken mit tangentialen HSS‑Schneidern. Der Gewindekopf (Die‑head) rotiert, während das Werkstück feststeht, und ermöglicht präzise Fertigung von BSW, UNF, METRIC, UNC, ACME, BSP, BSPT, NPT und weiteren Gewindeprofilen für industrielle Anwendungen.

Bauteile

• Grundgestell
• Spindelstock (head stock)
• Sattel (saddle)
• Schraubstock, Bett‑ oder Säulentyp
• Gewindekopf (die‑head)

Spindelstock
Robuste Ausführung aus geschmiedetem legiertem Stahl zur dauerhaften Ausrichtung an den Führungen; Wellen aus wärmebehandeltem legiertem Stahl für erhöhte Lebensdauer.

Saddle
Präzise auf zwei Säulen geführt für ruckfreie, genaue Bewegung, ausgerichtet zur Mitte des Spindelstocks für konstante Gewindeaufnahme.

Apron
Überträgt die Bewegung auf den Sattel über eine Stahlzahnstange und robuste Verzahnung. Zahnräder aus hochwertigem Stahl gewährleisten zuverlässige Kraftübertragung.

Backen des Schraubstocks
Schwerer Kasten‑Schraubstock mit gehärteten Backen aus legiertem Stahl, wärmebehandelt; Backenbewegung über Schraube gesteuert, exakt zum Spindelstockzentrum ausgerichtet.

Bereich der IMC Gewindeköpfe
Durchmesser 1/4" bis 1" (6 mm bis 25 mm)
Durchmesser 3/8" bis 1.1/2" (10 mm bis 40 mm)
Durchmesser 1/2" bis 2.1/2" (12 mm bis 65 mm)
Durchmesser 1" bis 4" (25 mm bis 100 mm)

Spezifikationen (nach Modell)

• Modell A — Kapazität 1/4"–1" (6–25 mm, Bett‑Typ): Schlittenhub 10"; Spindeldrehzahl 75–140 U/min; 2 Drehzahlen; Produktion 60–80 Stück/Stunde; Motor 3 H.P.; Leitspindel optional; Gewicht ≈ 500 kg.
• Modell B — Kapazität 3/8"–1.1/2" (10–40 mm, Bett‑Typ): Schlittenhub 13"; Drehzahl 75–140 U/min; 2 Drehzahlen; Produktion 60–80 Stück/Stunde; Motor 3 H.P.; Leitspindel optional; Gewicht ≈ 550 kg.
• Modell C — Kapazität 1/2"–2.1/2" (12–65 mm, Bett‑Typ): Schlittenhub 22"; Drehzahl 45–90 U/min; 2 Drehzahlen; Produktion 70–90 Stück/Stunde; Motor 7.5 H.P.; Leitspindel optional; Gewicht ≈ 990 kg.
• Modell D — Kapazität 1"–4" (25–100 mm, Säulen‑Typ): Schlittenhub 10"–12"; Spindeldrehzahlen 40 / 75 / 115 U/min; 3 Drehzahlen; Produktion 35–40 Stück/Stunde; Motor 12.5 H.P.; Leitspindel vorhanden; Gewicht ≈ 1600 kg.

Verfügbare Optionen

• Gewindeart: METRIC, ACME, BSW, UNC, UNF, BSP, BSPT, NPT, weitere auf Anfrage
• Benötigte Gewindelänge: bis 4" (100 mm), bis 12" (300 mm), bis 24" (600 mm), Sonderlängen
• Werkstückdurchmesser: Standardbereiche von 6 mm bis 100 mm oder kundenspezifisch
• Kaufzeitplan: sofort, innerhalb einer Woche, innerhalb von 15 Tagen, innerhalb eines Monats, anderes

Hinweise
Die Maschine verwendet tangentiale HSS‑Schneider. Das stationäre Werkstück in Kombination mit der rotierenden Gewindekopf erzeugt feine, reproduzierbare Außen‑Gewinde. Verfügbare Gewindeformen hängen vom gelieferten Schneider‑Set ab.

Technische Daten

• Produkt: Gewindeschneidmaschine für Bolzen
• Schnittverfahren: Tangentiale Schneider (HSS)
• Unterstützte Gewindearten: BSP, MATRIX, BSPT, NPT, UNF, UNC, BSW, ACME, METRIC
• Durchmesserbereiche Gewindekopf: 1/4"–1"; 3/8"–1.1/2"; 1/2"–2.1/2"; 1"–4"
• Schlittenhub‑Optionen: 10", 13", 22", 10"–12"
• Spindeldrehzahlbereiche: 75–140; 45–90; 40–75–115 U/min
• Anzahl Spindeldrehzahlen: 2 oder 3 (modellabhängig)
• Produktionsrate: 35–90 Stück/Stunde je nach Modell
• Motorleistung: von 3 H.P. bis 12.5 H.P. je nach Modell
• Leitspindel: Optional / Vorhanden (modellabhängig)
• Gewicht ca.: 500–1600 kg je nach Modell
