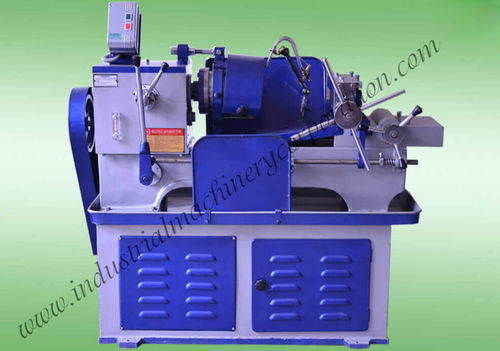

Mechanische Gewindeschneidmaschine

HochgeschwindigkeitArmierungsstahl

Produktübersicht
Eine Gewindeschneidmaschine für Bewehrungsstahl wird verwendet, um Außengewinde zu schneiden und Rippen von TMT-Stäben zu entfernen, z. B. für mechanische Verbinder und Anschlüsse. IMC liefert Gewindeschneid-Chaser und Komplettmaschinen, die für TMT-Stahldurchmesser und industrielle Produktionsbedingungen ausgelegt sind. Die Anlage ist für den Werkstattbetrieb vorgesehen, wenn reproduzierbare, maßhaltige Gewinde benötigt werden.

Materialien und Werkzeuge
IMC-Tangentialchaser für TMT-Stäbe werden aus importiertem Schnellarbeitsstahl hergestellt, der strenge metallurgische Vorgaben erfüllt. Kontrollierte Wärmebehandlung und Prüfung auf importierten Anlagen gewährleisten Werkzeugstandzeit und gleichbleibende Gewindeform innerhalb der vorgegebenen Toleranzen.

Bereich der IMC-Gewindeschneidköpfe

• 1/4 in bis 1 in (6MM bis 25MM)
• 3/8 in bis 1 1/2 in (10MM bis 40MM)
• 1/2 in bis 2 1/2 in (12MM bis 65MM)

Verfügbare Optionen

• Gewindeart: METRIC; BSW; Andere; Weiß nicht genau
• Benötigte Gewindelänge: Bis zu 4 in (100MM); Bis zu 12 in (300MM); Bis zu 24 in (600MM); Andere; Weiß nicht genau
• Durchmesserbereich des Werkstücks: 1/4 in bis 1 in (6MM bis 25MM); 3/8 in bis 1 1/2 in (10MM bis 40MM); 3/8 in bis 2 in (10MM bis 50MM); 1/2 in bis 2 1/2 in (12MM bis 65MM); Andere; Weiß nicht genau
• Kaufzeitraum: Sofort; Innerhalb einer Woche; Innerhalb von 15 Tagen; Innerhalb eines Monats; Andere; Weiß nicht genau
• Erwarteter Preis: Eingabefeld Kunde

Spezifikationstabelle
MODEL: 1/4 in TO 1 in (6MM to 25MM) (BED TYPE) / 3/8 in TO 1 1/2 in (10MM to 40MM) (BED TYPE) / 1/2 in TO 2 1/2 in (12MM to 65MM) (BED TYPE)
Sattelhub: 10 in / 13 in / 22 in
Spindeldrehzahlbereich: 75-140 / 75-140 / 45-90
Anzahl der Spindeldrehzahlen: 2 / 2 / 2
Gewindekapazität: 1/4 in bis 1 in / 3/8 in bis 1 1/2 in / 1/2 in bis 2 1/2 in
Produktion pro Stunde: 60-80 / 60-80 / 70-90
Leistungsbedarf: 3 H.P. / 3 H.P. / 7.5 H.P.
Leadscrew: Optional / Optional / Optional
Gewicht (kg) ca.: 500 / 550 / 990

Technische Daten

• Modellvarianten: 1/4 in TO 1 in (6MM-25MM), 3/8 in TO 1 1/2 in (10MM-40MM), 1/2 in TO 2 1/2 in (12MM-65MM)
• Sattelhub: 10 in (Modell 1), 13 in (Modell 2), 22 in (Modell 3)
• Spindeldrehzahlbereich: 75-140 U/min (Modelle 1 & 2), 45-90 U/min (Modell 3)
• Anzahl der Spindeldrehzahlen: 2 (alle Modelle)
• Gewindekapazität: Modell 1: 1/4 in bis 1 in; Modell 2: 3/8 in bis 1 1/2 in; Modell 3: 1/2 in bis 2 1/2 in
• Produktion pro Stunde: Modell 1: 60-80; Modell 2: 60-80; Modell 3: 70-90
• Leistungsbedarf: Modell 1: 3 H.P.; Modell 2: 3 H.P.; Modell 3: 7.5 H.P.
• Leadscrew: Optional (alle Modelle)
• Ca. Gewicht (kg): Modell 1: 500; Modell 2: 550; Modell 3: 990
