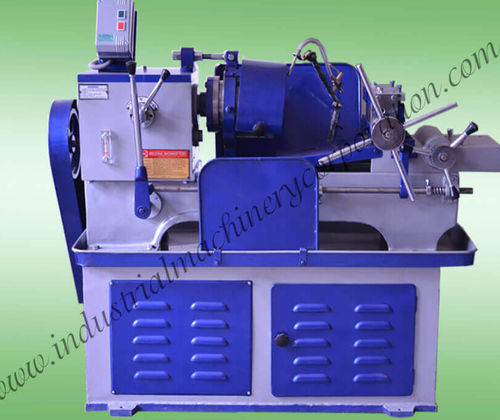

Hochgeschwindigkeits-Gewindeschneidmaschine

Produktbeschreibung
Industrial Machinery Corporation liefert die IMC-Gewindeschneidmaschine für Stangen, ausgelegt zum Schneiden externer Gewinde an Stangen und Stäben mittels tangentialer Schneideinsätze oder Gewindeköpfe. Das Werkstück bleibt unbewegt, während der Kopf oder Einsatz rotiert, wodurch gleichmäßige Gewinde wie BSW, NPT, UNF, metrisch, UNC, ACME und BSF möglich sind.

Prozess

• Vorbereitung: Reinigen und Prüfen der Stange auf Geradheit und Mängel.
• Einstellung: Maschine für gewünschten Gewindegang, Durchmesser und Länge einstellen.
• Gewindeschneiden: Werkstück sicher spannen; der Kopf oder Einsatz rotiert um die Stange und schneidet/formt das Gewinde.
• Fertigstellung: Bauteil entnehmen, entgraten und Qualitätskontrolle durchführen.

Hauptmerkmale

• Hochgeschwindigkeits- und präzises Gewindeschneiden für Serienfertigung
• Wechselbare Köpfe und Einsätze für ein breites Gewindespektrum
• Modellreihe für Durchmesser von 1/4"–2.1/2" (6 mm–65 mm)
• Bett-Typ Konstruktion für stabile, wiederholbare Abläufe
• Einfache Bedienung für Einrichtung und Werkzeugwechsel
• Sicherheitsabdeckungen und eingebaute Schutzmaßnahmen
• Geringer Wartungsaufwand und bei einigen Modellen optionale Tragbarkeit
• Kundenspezifische Anpassungen möglich

Anwendungen

• Bau: Gewindestangen für Betonverbindungen und Tragwerke
• Fertigung: Gewindeschneiden von Stangen und Bauteilen für Maschinen und Anlagen
• Allgemeine Industrie: überall dort, wo konstantes externes Gewindeschneiden an Stangen erforderlich ist

Range of IMC Die-Head
1/4" to 1" | 3/8" to 1.1/2" | 1/2" to 2.1/2" (6 mm–25 mm | 10 mm–40 mm | 12 mm–65 mm)

Tangentialer Schneideinsatz
IMC tangentiale Einsätze werden aus importiertem Schnellarbeitsstahl mit kontrollierter Metallurgie und Wärmebehandlung gefertigt. Einzelne Einsatzteile sind austauschbar, so dass beschädigte Elemente ersetzt werden können, ohne das gesamte Set zu wechseln.

Spezifikationen

• Modelle: 1/4" to 1" (6 mm–25 mm); 3/8" to 1.1/2" (10 mm–40 mm); 1/2" to 2.1/2" (12 mm–65 mm)
• Sattelhub (je Modell): 10", 13", 22"
• Drehzahlbereich Spindel: 75–140 rpm (kleinere Modelle), 45–90 rpm (größtes Modell)
• Anzahl Spindeldrehzahlen: 2
• Gewindeschneidkapazität: gemäß oben genannten Modellbereichen
• Produktion pro Stunde: ca. 60–90 Stück/Stunde je nach Modell
• Leistungsbedarf: 3 H.P. (zwei kleinere Modelle), 7,5 H.P. (größtes Modell)
• Gewindespindel: optional
• Gewicht ca.: 500 kg, 550 kg, 990 kg (je Modell)
