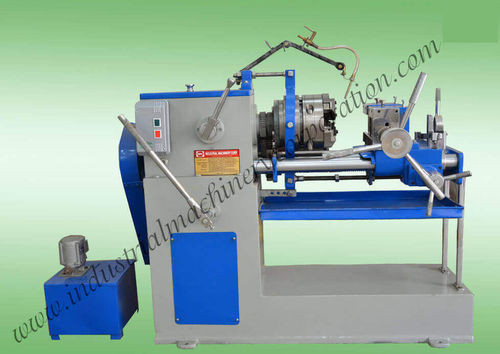

PVC-Rohrgewindeschneidmaschine

Produktbeschreibung
Die PVC‑Rohr‑Gewindeschneidmaschine ist eine industrielle Anlage zum Schneiden externer Gewinde an PVC‑ und ähnlichen Kunststoffrohren mittels tangentialer Gravier‑/Fangwerkzeuge. Das Werkzeug bleibt stationär, während der Gewindekopf rotiert, wodurch präzise parallele und konische Gewinde (z. B. BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF) erzeugt werden können.

Hauptkomponenten

• Grundplatte (Base)
• Gehäusekopf / Spindelkopf (Head stock)
• Sattel (Saddle)
• Aufspannschraubstock, Bett/ Säulentyp
• Gewindekopf (Die head)

Konstruktion und Ausführung
Die Maschine ist so konstruiert, dass sie reproduzierbare Gewindeprofile innerhalb vorgegebener Toleranzen erzeugt. Bauteile sind für den industriellen Dauereinsatz ausgewählt und präzise gefertigt.

Spindelkopf
Robuster, verzahnter Kopfkasten aus hochwertiger Gussausführung zur Lagerung der Spindellager. Der Getriebekasten ist geschmiert und mit drei extra‑starken Lagern bestückt.

Das Bett
Bett in Säulenbauweise mit zwei Präzisionssäulen aus Stahl, hart verchromt zur Verschleißfestigkeit und für eine ruhige Führung des Sattels.

Der Sattel
Der Sattel ist präzise auf den Säulen montiert und gewährleistet eine ruhige Längsbewegung sowie exakte Ausrichtung zum Spindelkopfzentrum.

Die Schürze (Apron)
Die Schürze erzeugt die Sattelbewegung und den Kopftransfer entlang der Säulen über eine Stahlzahnstange und ein Ritzel. Alle Zahnräder sind aus hochwertigem Stahl gefertigt für zuverlässige Vorschubfunktionen.

Backen des Schraubstocks
Die Backen sind aus wärmebehandeltem legiertem Stahl gefertigt, in einem robusten Kasten‑Schraubstock auf dem Sattel montiert und auf das Spindelkopfzentrum ausgerichtet. Die Bewegungen werden über eine Schraube am Sattel gesteuert.

Reihe der IMC PVC‑Rohr‑Gewindeschneidmaschinen und Gewindeköpfe

• 1/4" bis 1"
• 3/8" bis 1.1/2"
• 1/2" bis 2.1/2"

Verfügbare Optionen

• Gewindeart: BSP, BSPT, NPT, BSW, Andere
• Benötigte Gewindelänge: BIS ZU 4" (100MM), BIS ZU 12" (300MM), BIS ZU 24" (600MM), Andere
• Durchmesser des Werkstücks: 1/4" bis 1" (6MM bis 25MM), 3/8" bis 1.1/2" (10MM bis 40MM), 3/8" bis 2" (10MM bis 50MM), 1/2" bis 2.1/2" (12MM bis 65MM), 1" bis 4" (25MM bis 100MM), 2.1/2" bis 6" (65MM bis 150MM), 4" bis 8" (100MM bis 200MM), 8" bis 10" (200MM bis 250MM), Andere
• Kaufdringlichkeit: Sofort, Innerhalb einer Woche, Innerhalb von 15 Tagen, Innerhalb eines Monats, Andere

Zusammenfassung der Spezifikationen
Modellspalten: 3/8" bis 2" (10MM bis 50MM) | 1/2" bis 2.1/2" (12MM bis 65MM) | 1" bis 4" (25MM bis 100MM) | 2.5" bis 6" (65MM bis 150MM) | 4" bis 8" (100MM bis 200MM) | 8" bis 10" (200MM bis 250MM)
Sattelhub: 10"-12" | 16" | 10"-12" | 8" | 8" | 8"
Spindeldrehzahlbereich: 127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
Anzahl Spindeldrehzahlen: 2 | 3 | 3 | 2 | 2 | 3
Gewindekapazität: 3/8" bis 2" | 1/2" bis 2.1/2" | 1" bis 4" | 2.1/2" bis 6" | 4" bis 8" | 8" bis 10"
Stückleistung pro Stunde: 100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
Erforderliche Leistung (H.P.): 3 H.P. | 7.5 H.P. | 12.5 H.P. (960) | 15 H.P. (960) | 20 H.P. (960) | 30 H.P. (960)
Gewindespindel: Auf allen Modellen vorhanden
Gewicht (kg) ca.: 550 | 990 | 1600 | 1900 | 2500 | 5000

Technische Daten

• Modellname: PVC‑Rohr‑Gewindeschneidmaschine
• Unterstützte Gewindearten: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Hauptkomponenten: Grundplatte, Spindelkopf, Sattel, Aufspannschraubstock Bett/Säulentyp, Gewindekopf
• Spindelkopf: Schwerlast‑Getriebekasten mit drei extra‑starken Lagern
• Bett: Säulentyp mit zwei hart verchromten Säulen
• Sattel: Präzise auf Säulen montiert für genaue Ausrichtung
• Schürze: Sattelbewegung via Zahnstange und Ritzel aus hochwertigem Stahl
• Backen: Wärmebehandelter legierter Stahl, Schraubensteuerung der Bewegung
• Verfügbare Modellbereiche: von 1/4" bis 10" (verschiedene Kapazitäten oben aufgeführt)
• Sattelhub‑Optionen: 8" / 10"-12" / 16" je nach Modell
• Spindeldrehzahlen: Verschiedene Bereiche je nach Modell (Beispiele oben)
• Produktion: Ca. 15 bis 120 Stück/Stunde je nach Modell und Durchmesser
• Motorleistungsbereich: 3 H.P. bis 30 H.P. je nach Modell
• Gewindespindel: Auf allen Modellen vorhanden
• Gewicht ungefähr: 550 kg bis 5000 kg je nach Modell
