Dreifachscherenhubtisch SHT series

elektrischhydraulischelektrohydraulisch

Übersicht

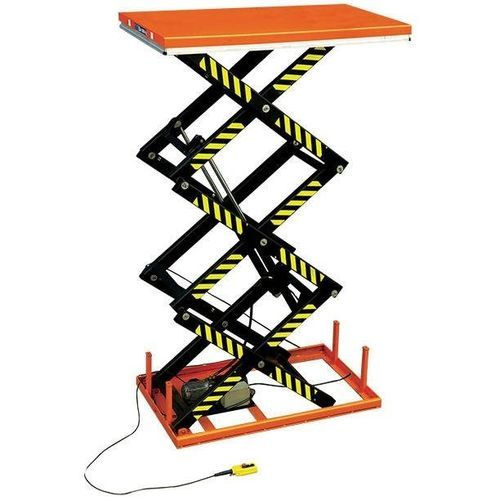

Der elektrische Dreifach-Scheren-Hubtisch ist eine industrielle Lösung für Höhenhubanwendungen und für das sichere vertikale Heben von Lasten bis 2.000 kg ausgelegt. Erhältlich als SHT1000 und SHT2000, bietet er eine maximale Hubhöhe von 2990 mm, eine Plattform 1700×1000 mm und eine Bucher Hydraulic Electro-Pump, geeignet für Produktion, Montage und Lager.

Hauptmerkmale

• Dreifach-Scheren-Konfiguration für extra große Hubhöhen
• Tragfähigkeit: 1.000 kg (SHT1000) oder 2.000 kg (SHT2000)
• Hubhöhe (min / max): 470 / 2990 mm (SHT1000) oder 560 / 2990 mm (SHT2000)
• Plattformmaß: 1700 × 1000 mm
• Antriebseinheit: Bucher Hydraulic Electro-Pump
• Selbstschmierende Rollen und Buchsen
• Absenkgeschwindigkeitsregelventil und Schlauchbruchventil
• Scherenschutz und Sicherheitsfreiraum gegen Einklemmung
• Sicherheits-Trittleisten und oberer Endschalter
• Handsteuerung mit 4 m Kabel; Option 220V Einphasen

Modelle / Technische Tabelle

• SHT1000 — Tragfähigkeit: 1000 kg (2200 lb); Eingefahrene Höhe: 470 mm; Ausgefahrene Höhe: 2990 mm; Plattform: 1700×1000 mm; Grundrahmen: 1600×1000 mm
• SHT2000 — Tragfähigkeit: 2000 kg (4400 lb); Eingefahrene Höhe: 560 mm; Ausgefahrene Höhe: 2990 mm; Plattform: 1700×1000 mm; Grundrahmen: 1606×1010 mm

Anwendungen

• Industrielle Hebeaufgaben mit Bedarf an großer Hubhöhe
• Kommissionierung und Positionierung von Lasten in Lagern in der Höhe
• Produktionslinien und Montage, die stabile und sichere Hubplattformen erfordern

Technische Daten

• Serie: SHT Series (elektrischer Dreifach-Scheren-Hubtisch)
• Modelle: SHT1000, SHT2000
• Tragfähigkeit: SHT1000 = 1000 kg (2200 lb); SHT2000 = 2000 kg (4400 lb)
• Eingefahrene Höhe: SHT1000 = 470 mm; SHT2000 = 560 mm
• Maximale Hubhöhe: 2990 mm (beide Modelle)
• Plattformmaß: 1700 × 1000 mm (beide Modelle)
• Grundrahmengröße: SHT1000 = 1600 × 1000 mm; SHT2000 = 1606 × 1010 mm
• Antriebseinheit: Bucher Hydraulic Electro-Pump
• Steuerung: Handsteuerung mit 4 m Kabel
• Sicherheitsmerkmale: Sicherheitsfreiraum, Scherenschutz, Sicherheits-Trittleisten, oberer Endschalter, Schlauchbruchventil
• Mechanische Merkmale: Dreifach-Scheren-Konfiguration, selbstschmierende Rollen und Buchsen, Absenkgeschwindigkeitsregelventil
• Optionale Elektroausführung: 220V Einphasen verfügbar
