Scherenhubtisch HU series

elektrischelektrohydraulischfestinstalliert

Produktüberblick

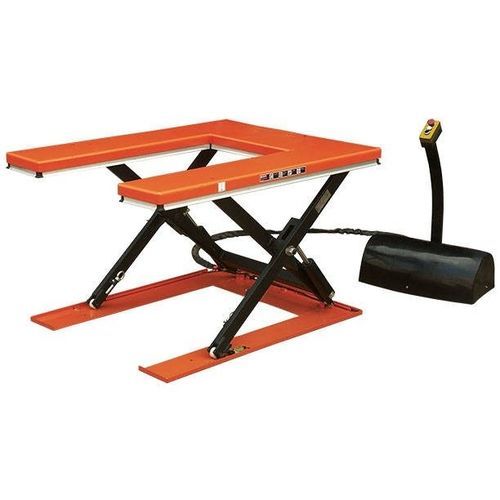

U-förmiger Elektro-Hubtisch der HU-Serie (Beispiele: HU1000 und HU1500). Tiefliegendes Scheren‑Design mit innerer U-Plattform, das dem Handhubwagen die Zufahrt zwischen den Scheren für direkte Palettenablage ermöglicht. Bucher elektro-hydraulische Pumpe sorgt für stabile Hubbewegung. Sicherheitsbügel unter der Tischplatte stoppt das Absenken bei Hinderniserkennung. Überlastschutz und explosionssichere Ventil verhindern ein schnelles Absinken bei Ölleitungsbruch. Interner Antriebsblock mit Sicherheitsventil und Kompensations-Durchflussumschalter für Überlastschutz und Steuerung bei niedriger Geschwindigkeit.

Hauptmerkmale

• U-förmiger Elektro-Hubtisch in mehreren Tragfähigkeiten (Modelle: HU600, HU1000, HU1500, HU2000)
• Beispiel-Tragfähigkeit: 1000 kg oder 1500 kg je nach Modell
• Niedrige eingefahrene Bauhöhe der Plattform: 85 mm (kein Gruben- oder Rampenbedarf)
• Bucher elektro-hydraulische Pumpe
• Innere U-Plattform ermöglicht Durchfahrt des Handhubwagens zwischen den Scheren für direkte Palettenablage
• Bediengriff mit Tasten und Totmannschalter, geeignet für industrielle Umgebungen
• Sicherheit: Sicherheitsbügel unter der Tischplatte, Überlastschutz, explosionssicheres Ventil, Sicherheitsventil, Kompensations-Durchflussumschalter, anti-Quetsch-Gabel
• Absenkgeschwindigkeitsregelventil für kontrolliertes Absenken
• Geeignet für Palettier- und Verpackungsplätze sowie Fertigungs- und Instandhaltungsbereiche

Details zum U-förmigen Elektro-Hubtisch

• Plattformmaße (HU1000): 1450 × 1140 mm
• Plattformmaße (HU1500): 1600 × 1160 mm
• Innere Maße der U-Plattform: 1050 × 585 mm
• Eingefahrene Höhe: 85 mm
• Ausgefahrene Höhe (Beispielmodelle): 860 mm
• Hubzeit (Beispielmodelle): HU1000 = 25 s; HU1500 = 30 s

Optionen

• Positionsregelungssystem (Einstellbereich bei Bestellung angeben)

Modelle und technische Daten
i-LIFT NO. | Model No. | Capacity kg(lb.) | Lowered Height mm(in.) | Raised Height mm(in.) | Platform Size mm(in.) | Lift Time (sec.)
— HU1000 | HU1000 | 1000 | 85 | 860 | 1450×1140 | 25
— HU1500 | HU1500 | 1500 | 85 | 860 | 1600×1160 | 30

Technische Daten

• Serie: HU-Series
• Verfügbare Modelle: HU600, HU1000, HU1500, HU2000 (Anpassung möglich)
• Beispiel-Tragfähigkeiten: 1000 kg und 1500 kg
• Plattformgrößen: HU1000 = 1450 × 1140 mm; HU1500 = 1600 × 1160 mm
• Innere U-Plattform: 1050 × 585 mm
• Eingefahrene Höhe: 85 mm
• Ausgefahrene Höhe (Beispiele): 860 mm
• Hubzeit (Beispiele): HU1000 = 25 s; HU1500 = 30 s
• Hydraulikpumpe: Bucher elektro-hydraulische Pumpe
• Bedienung: Bedienstellgriff mit Tasten und Totmannschalter
• Sicherheit: Sicherheitsbügel unter der Tischplatte, Überlastschutz, explosionssicheres Ventil, Sicherheitsventil, Kompensations-Durchflussumschalter, anti-Quetsch-Gabel, Absenkgeschwindigkeitsregelventil
• Anwendungen: Palettierung, Verpackungsplätze, Fertigung und Instandhaltung
