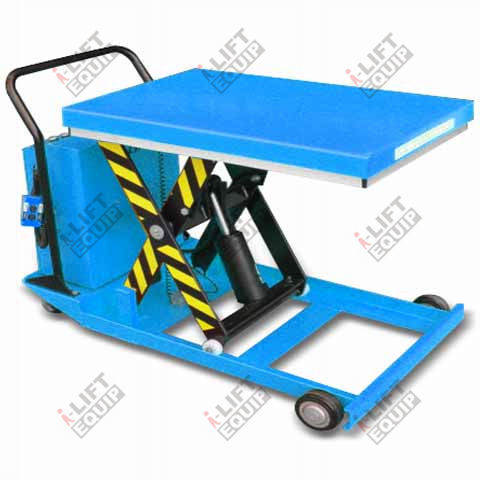

Scherenhubtisch BZ70A

elektrischhydraulischmanuell

Produkt
BZ/EZ SERIES mobiler Hubtisch entwickelt für Materialumschlag und Positionierung in industriellen Umgebungen.

Hauptmerkmale

• Niedriges Profil mit Scherenkonstruktion, Mindesthöhe 230 mm (9 in) für einfaches Beladen.
• Fußbetätigte Hydraulikpumpe (manuelle Ausführung) für präzise Steuerung.
• Elektrische Ausführung verfügbar und erfüllt die Sicherheitsnormen EN1570 und ASME.
• Zwei Tischgrößen und Modellvarianten mit Tragfähigkeiten 700–750 kg.

Modelle und technische Tabelle
i-LIFT NO. | Model No. | Kapazität kg(lb.) | Tischgröße mm(in.) | Tischhöhe (Min./Max.) mm(in.) | Vorderlastrolle mm(in.) | Lenkrolle mm(in.)
1310101 | BZ70A | 700 (1540) | 916×610 (36.1×31.5) | 230/840 (9.1/33.1) | φ125 (φ5) | φ100 (φ4)
1310102 | BZ70B | 700 (1540) | 1220×610 (47.2×31.5) | 230/1065 (9.1/41.9) | φ125 (φ5) | φ100 (φ4)
1310103 | EZ75A | 750 (1650) | 916×610 (36.1×31.5) | 230/840 (9.1/33.1) | φ125 (φ5) | φ100 (φ4)
1310104 | EZ75B | 750 (1650) | 1220×610 (47.2×31.5) | 230/1065 (9.1/41.9) | φ125 (φ5) | φ100 (φ4)

Technische Daten

• Serie: BZ/EZ SERIES Mobiler Hubtisch
• Modelle: BZ70A (1310101), BZ70B (1310102), EZ75A (1310103), EZ75B (1310104)
• Kapazität: 700 kg (1540 lb) für BZ70A/B; 750 kg (1650 lb) für EZ75A/B
• Tischgrößen: 916×610 mm (36.1×31.5 in) und 1220×610 mm (47.2×31.5 in)
• Tischhöhe (Min./Max.): 230/840 mm (9.1/33.1 in) und 230/1065 mm (9.1/41.9 in) je nach Modell
• Durchmesser Vorderlastrolle: φ125 mm (φ5 in)
• Durchmesser Lenkrolle: φ100 mm (φ4 in)
• Mindestprofilhöhe: 230 mm (9 in)
• Betrieb: Fußbetätigte Hydraulikpumpe (manuelle Ausführung); elektrische Ausführung erfüllt EN1570 und ASME
