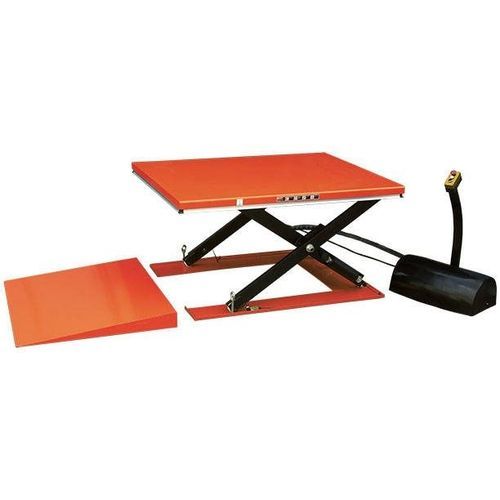

Scherenhubtisch HY series

elektrischhydraulischelektrohydraulisch

Übersicht
Der Niedrigbau-Hubtisch HY-Series ist ein Scherenhubtisch, der für die effiziente Palettenhandhabung und ergonomisches Be- und Entladen entwickelt wurde, wenn eine Grubeninstallation nicht möglich ist. Mit Tragfähigkeiten von 1 bis 2 Tonnen und einer sehr niedrigen eingefahrenen Höhe (85–105 mm) bietet er kompakte Integration, zuverlässigen hydraulischen Antrieb und Einhaltung der Industriestandards (EN1570). Ausgestattet mit hochwertigen Komponenten, darunter einer Bucher-Hydraulikeinheit und 24-V-Steuerung, gewährleistet die HY-Series stabile Hubbewegungen und sichere Bedienung.

Details

• Niedrigbau-Scherenhubtisch, Tragfähigkeit 1–2 Tonnen (1000–2000 kg)
• Zehn Standardmodelle mit verschiedenen Plattformgrößen und Tragfähigkeiten
• Robuster Scherenmechanismus mit selbstschmierenden Rollen und Buchsen
• Ausgestattet mit Bucher Elektro-Hydraulikpumpe
• Sicherheitsmerkmale: EN1570-Konformität, Sicherheitsabstand gegen Einklemmen, Rohrbruchventil, Sicherheitsleisten und oberer Endschalter
• Steuerung: 24 V Steuerstrom, Handgriff mit Tastern und Totmannschalter; Handbediengerät mit 3 m Kabel
• Wartungszugang und oberer Endschalter vorhanden
• Produkt-Demovideo auf dem YouTube-Kanal des Herstellers verfügbar

Optionen

• Positionsregelsystem (bei Bestellung Einstellbereich angeben)
• 220 V Einphasen-Versorgung

Modelle
HY2002 | 2000 kg (4400 lb) | Eingefahren 105 mm (4.1 in) | Ausgefahren 870 mm (34.3 in) | Plattform 1600 x 1000 mm (63 x 40 in) | Hubzeit 35 s
HY2001 | 2000 kg (4400 lb) | Eingefahren 105 mm (4.1 in) | Ausgefahren 870 mm (34.3 in) | Plattform 1600 x 1200 mm (63 x 47.2 in) | Hubzeit 35 s
HY1503 | 1500 kg (3300 lb) | Eingefahren 85 mm (3.3 in) | Ausgefahren 860 mm (33.9 in) | Plattform 1600 x 1200 mm (63 x 47.2 in) | Hubzeit 30 s
HY1502 | 1500 kg (3300 lb) | Eingefahren 85 mm (3.3 in) | Ausgefahren 860 mm (33.9 in) | Plattform 1600 x 1000 mm (63 x 40 in) | Hubzeit 30 s
HY1501 | 1500 kg (3300 lb) | Eingefahren 85 mm (3.3 in) | Ausgefahren 860 mm (33.9 in) | Plattform 1600 x 800 mm (63 x 31.5 in) | Hubzeit 30 s
HY1005 | 1000 kg (2200 lb) | Eingefahren 85 mm (3.3 in) | Ausgefahren 860 mm (33.9 in) | Plattform 1600 x 1000 mm (63 x 40 in) | Hubzeit 25 s
HY1004 | 1000 kg (2200 lb) | Eingefahren 85 mm (3.3 in) | Ausgefahren 860 mm (33.9 in) | Plattform 1600 x 800 mm (63 x 31.5 in) | Hubzeit 25 s
HY1003 | 1000 kg (2200 lb) | Eingefahren 85 mm (3.3 in) | Ausgefahren 860 mm (33.9 in) | Plattform 1450 x 800 mm (57.1 x 31.5 in) | Hubzeit 25 s
HY1002 | 1000 kg (2200 lb) | Eingefahren 85 mm (3.3 in) | Ausgefahren 860 mm (33.9 in) | Plattform 1600 x 1140 mm (63 x 44.9 in) | Hubzeit 25 s
HY1001 | 1000 kg (2200 lb) | Eingefahren 85 mm (3.3 in) | Ausgefahren 860 mm (33.9 in) | Plattform 1450 x 1140 mm (57.1 x 44.9 in) | Hubzeit 25 s

Technische Daten

• Tragfähigkeitsbereich: 1000–2000 kg (1–2 Tonnen)
• Eingefahrene Höhe: 85–105 mm je nach Modell
• Ausgefahrene Höhe: typ. 860–870 mm je nach Modell
• Plattformgrößen: 1450 x 800 mm bis 1600 x 1200 mm (Zollangaben angegeben)
• Hubzeit: 25–35 s je nach Modell
• Hydraulikeinheit: Bucher Elektro-Hydraulikpumpe
• Steuerung: 24 V, Handgriff mit Totmannschalter; Handbediengerät 3 m
• Sicherheit: EN1570-Konformität, Rohrbruchventil, Sicherheitsleisten, oberer Endschalter, Sicherheitsabstand
• Mechanik: selbstschmierende Rollen und Buchsen
• Anzahl Standardmodelle: 10
• Optionen: 220 V Einphasenversorgung und Positionsregelsystem
