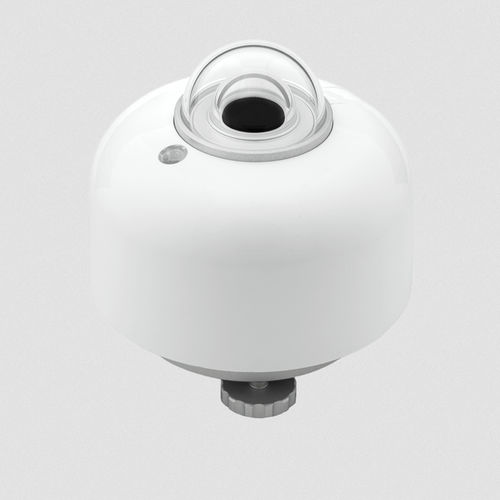

Pyranometer / Klasse A SR200-A1

mit Spannungsausganganalogspektral flach

Produktübersicht
Das analoge ISO 9060 spectrally flat Klasse A Pyranometer SR200-A1 misst die hemisphärische Sonneneinstrahlung mit hoher Genauigkeit und minimalem Stromverbrauch. Es liefert eine Millivolt-Bereich-Analogausgangssignalisierung für Legacy-Systeme und Anwendungen mit sehr geringem Leistungsbedarf. Interne Temperaturfühler-Optionen ermöglichen Gehäusetemperatur-Aufzeichnung und nachträgliche Temperaturkompensation.

Hauptmerkmale

• Spectrally flat ISO 9060:2018 Klasse A Pyranometer
• Analoger Ausgang (mV-Bereich) — geeignet als Ersatz für legacy mV-Instrumente
• Nennempfindlichkeit: 10 x 10⁻⁶ V/(W/m²)
• Zero offset (a): < 5 W/m²
• Temperatursensor-Optionen: Pt100 DIN Klasse A (T1) oder 10 kΩ Thermistor bei 25 °C (T2)
• Temperaturkompensierte Strahlungswerte mit sehr geringer Temperaturabhängigkeit (< ±0,4 % mit Korrektur)
• Passives Design für minimale Leistungsaufnahme
• Industrielle Überspannungsimmunität: Level 2 (Prüfpegel 1 kV)
• Dom-Schutz enthalten (Modell DP01)
• Kabellängen: 3, 5, 10 oder 20 m
• Optionale federbelastete Nivellierung und Rohrmontageoptionen
• Kalibrierzertifikat inklusive; Unsicherheit < 1,8 % (k = 2)
• Kalibrier-Rückführbarkeit auf WRR; individuelle Temperatur- und Richtantwort-Testberichte enthalten

Technische Tabelle
Messgröße: hemisphärische Sonneneinstrahlung (W/m²)
Analogausgang: Spannung (mV-Bereich)
Empfindlichkeit (nominell): 10 x 10⁻⁶ V/(W/m²)
ISO 9060:2018 Klassifizierung: spectrally flat Klasse A
Konformität: IEC 61724-1:2021 Klasse A System
Temperatursensor: T1 = Pt100 DIN Klasse A; T2 = 10 kΩ Thermistor (25 °C)
Überspannungsimmunität: Level 2, Prüfpegel 1 kV
Dom-Schutz: enthalten (DP01)

Zusätzliche Spezifikationen

• Zero offset (a): < 5 W/m²
• Kabellängen: 3 / 5 / 10 / 20 m
• Nivellierung: optionale federbelastete Nivellierung, mit oder ohne Rohrhalterung
• Eingangsgröße: Gehäusetemperatur (interne Messung verfügbar)
• Temperaturantwort: < ±1 % (-10 bis +40 °C) ungekorregiert; < ±0,4 % (-30 bis +50 °C) mit Korrektur
• Kalibrierunsicherheit: < 1,8 % (k = 2)
• Rückführbarkeit: WRR; individuelle Testberichte enthalten
• Beheizung: nein (passive Ausführung)
• Erdungsanschluss: enthalten (Elektrische Sicherheit)

Anwendungen

• PV-Anlagen-Leistungsüberwachung — konform mit IEC 61724-1 Klasse A Systemanforderungen
• Meteorologische Stationen und Solarforschung, die eine spectrally flat Klasse A Antwort erfordern
• Austausch von legacy mV-Ausgang Klasse A Pyranometern (z. B. SR20 und ähnliche Modelle)
• Industrielle Umgebungen mit erhöhten Anforderungen an Überspannungsimmunität und Erdung

Hinweise
Die interne Messung der Gehäusetemperatur (Pt100 oder 10 kΩ Thermistor) kann für nachträgliche Temperaturkompensation verwendet werden, um die Temperaturabhängigkeit der Strahlungsmessungen weiter zu reduzieren. Das passive Design minimiert den Stromverbrauch. Zubehör wie Nivellierhalter, Montagezubehör und Dom-Schutz sind verfügbar. Jedes Instrument wird mit Kalibrierdokumentation und individuellen Testberichten zur Temperatur- und Richtantwort geliefert.

Technische Spezifikationen

• Modell: SR200-A1
• Messgröße: hemisphärische Sonneneinstrahlung (W/m²)
• Analogausgang: Spannung (mV-Bereich)
• Empfindlichkeit (nominell): 10 x 10⁻⁶ V/(W/m²)
• Zero offset (a): < 5 W/m²
• ISO 9060:2018 Klassifizierung: spectrally flat Klasse A
• Konformität: IEC 61724-1:2021 Klasse A System
• Temperatursensor-Optionen: Pt100 DIN Klasse A (T1) oder 10 kΩ Thermistor (T2)
• Temperaturantwort: < ±0,4 % mit Korrektur
• Kalibrierunsicherheit: < 1,8 % (k = 2)
• Rückführbarkeit: WRR
• Überspannungsimmunität: Level 2 (Prüfpegel 1 kV)
• Dom-Schutz: enthalten (DP01)
• Kabellängen: 3 / 5 / 10 / 20 m
• Nivellierung: optionale federbelastete Nivellierung; optionale Rohrmontage
• Erdungsanschluss: enthalten (Elektrische Sicherheit)
