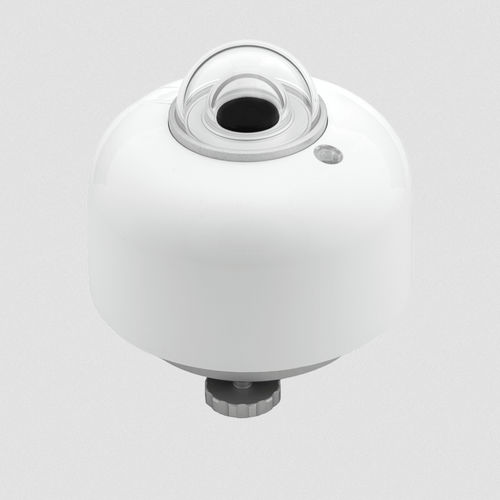

Pyranometer / Klasse B SR100-A1

analogmit Spannungsausgangfür Solarenergie-Testanwendungen

Übersicht
Das analoge ISO 9060 spektralflache Klasse-B-Pyranometer SR100-A1 ist für zuverlässige Messungen der hemisphärischen Sonneneinstrahlung ausgelegt. Es liefert einen analogen Spannungs-Ausgang im Millivolt-Bereich zur Strahlungsüberwachung, enthält einen internen Pt100 zur Gehäusetemperaturüberwachung und eignet sich als Ersatz für ältere mV-Ausgangsgeräte. Das Gerät bietet industrielle Überspannungsimmunität und wird mit einer Domschutzkappe (DP01) geliefert.

Hauptmerkmale

• Spektralflach Klasse B (ISO 9060:2018)
• Erfüllt IEC 61724-1 Systemanforderungen Klasse B
• Analoger Spannungsausgang (mV-Bereich) zur Bestrahlungsmessung
• Nennempfindlichkeit: 10 × 10⁻⁶ V/(W/m²)
• Interner Pt100 DIN Klasse A Temperatursensor (Gehäuse)
• Überspannungsimmunität: Level 2, Prüfpegel 1 kV
• Domschutzkappe enthalten (Modell DP01)
• Passives Design: sehr geringer Stromverbrauch (kein Heizer)
• Optionale federbelastete Nivellierung (mit/ohne Rohrhalterung)

Spezifikationen
Messgröße: hemisphärische Sonneneinstrahlung
Analoger Ausgang: Spannung (mV-Bereich)
Empfindlichkeit (nominell): 10 × 10⁻⁶ V/(W/m²)
ISO 9060:2018 Klassifizierung: spektralflach Klasse B
Konformität: IEC 61724-1:2021 Klasse B System
Temperatursensor: Pt100 DIN Klasse A (Gehäuse)
Nullpunkt-Offset (a): < 5 W/m²
Überspannungsimmunität: Level 2, Prüfpegel 1 kV
Domschutzkappe: enthalten (DP01)
Verfügbare Kabellängen: 3, 5, 10 oder 20 m
Nivellierung: optionale federbelastete Nivellierung, mit/ohne Rohrhalterung
Eingangsgröße: Gehäusetemperatur
Temperaturantwort (unkorrigiert): < ±2 % (−10 bis +40 °C)
Kalibrierzertifikat: enthalten (Inhalt begrenzt gemäß ISO/IEC 17025, Abschnitt 7.8.1.3)
Kalibrierunsicherheit: < 1.8 % (k = 2)
Kalibriernachführbarkeit: auf WRR
Einzeltests: Temperatur- und Richtungsantwortberichte enthalten (Richtungsantwort bis 95°)
Heizung: nein (kein interner Heizer, passives Instrument)

Anwendungen und Hinweise zur Verwendung

• PV-System-Leistungsüberwachung und Meteorologie — geeignet für Standorte, die IEC 61724-1 Klasse B Überwachung erfordern
• Direkter Ersatz für ältere spektralflache Klasse-B-Pyranometer mit Millivolt-Ausgang (z. B. SR15-A1)
• Geeignet, wo minimaler Energieverbrauch erforderlich ist (passiver Analogsensor)
• Ausgelegt für industrielle Außenanwendungen mit besonderem Augenmerk auf elektrische Immunität und Überspannungsschutz

Technische Merkmale

• Modell: SR100-A1
• Klassifizierung: ISO 9060:2018 spektralflach Klasse B
• Konformität: IEC 61724-1:2021 Klasse B System
• Nennempfindlichkeit: 10 × 10⁻⁶ V/(W/m²)
• Analoger Ausgang: Spannung im mV-Bereich
• Nullpunkt-Offset (a): < 5 W/m²
• Temperatursensor: interner Pt100 DIN Klasse A (Gehäuse)
• Temperaturantwort: < ±2 % (−10 bis +40 °C) unkorrigiert
• Kalibrierung: Zertifikat enthalten; Unsicherheit < 1.8 % (k=2); rückführbar auf WRR
• Richtungsantwort: individueller Bericht bis 95° enthalten
• Überspannungsimmunität: Level 2, Prüfpegel 1 kV
• Domschutzkappe: enthalten (DP01)
• Verfügbare Kabellängen: 3, 5, 10 oder 20 m
• Nivellierung: optionale federbelastete Nivellierung (mit/ohne Rohrhalterung)
• Heizung: nein (passives Instrument)
• Typische Zubehörteile: Montagehalterungen, Nivellierhalter und Isolationsscheibe
