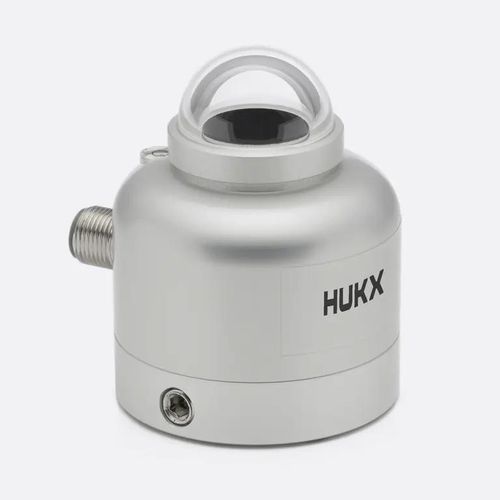

Pyranometer / Klasse C SR05-A1

analogRS-485mit Spannungsausgang

Der SR05-A1 von Hukx ist ein analoges Pyranometer der Klasse C zur Messung der solaren Strahlung mit Millivolt (mV)-Ausgang. Es handelt sich um einen spektral flachen Klasse-C-Sensor, geeignet für allgemeine Globalstrahlungsmessungen in meteorologischen und agrometeorologischen Netzwerken sowie für die Überwachung der Leistung kommerzieller PV-Anlagen.

Hauptmerkmale

• Spektral flach, Klasse C (ISO 9060:2018).
• Analoger Millivolt (mV)-Ausgang — Modell SR05-A1.
• Einfache Montage; optionales Kugelnivellierungssystem und Rohrhalter verfügbar.
• SR05-Serie in digitalen und analogen Varianten für Systemintegration (Modbus/RS-485, TTL, 0–1 V, 4–20 mA).
• Kosteneffizientes Design für große Netzwerke.

Versionen und verfügbare Ausgänge

• SR05-A1: analoges Klasse-C-Pyranometer mit mV-Ausgang.
• SR05-D1A3: digitales Klasse-C-Pyranometer mit Modbus über RS-485 und 0–1 V-Ausgang.
• SR05-D2A2: digitales Klasse-C-Pyranometer mit Modbus über TTL und 4–20 mA-Stromschleifenausgang.

Empfohlene Anwendungen

• Allgemeine Messung der Sonnenstrahlung.
• Meteorologische und agrometeorologische Netzwerke.
• Leistungsüberwachung von PV-Anlagen im kommerziellen Maßstab (Modulflächenstrahlung, IEC 61724-1 Klasse B, wenn entsprechend angewendet).

Optionen

• Ohne Kabel
• 3 m (9,8 ft)
• 5 m (16,4 ft)
• 10 m (32,8 ft)
• 20 m (65,6 ft)
• 30 m (98,4 ft)
• 50 m (164 ft)
• 70 m (229 ft)
• 100 m (328 ft)
• 130 m (426 ft)

Technische Merkmale / Spezifikationen

• Gemessener Parameter: globale Sonneneinstrahlung (Irradiance in W/m²).
• ISO 9060:2018 Klassifikation: spektral flaches Klasse-C-Pyranometer.
• IEC 61724-1:2021 Konformität: Klasse B System, wenn auf die Modulfläche angewendet wie spezifiziert.
• ISO 9060:1990: Zweite Klasse.
• WMO Leistungsstufe: mittlere Qualität.
• Kalibrierungsunsicherheit: < 2,4 % (k = 2).
• Kalibrierungsrückführbarkeit: WRR (World Radiometric Reference).
• Spektraler Bereich: 285–3000 nm.
• Betriebstemperaturbereich: -40 bis +80 °C.
• Heizung: keine integrierte Heizung.
• Neigungssensor: nicht integriert.
• Standard-Kabellänge: 3 m (andere Längen verfügbar).
• Nennbetriebsspannung: passiver Sensor (mV-Ausgang).
• Nivellierung: optionales Kugelnivellierung; Rohrhalter verfügbar (mit/ohne).
• Ausgang: analoges mV (Nennempfindlichkeit: 10 × 10⁻6 V/(W/m²)).
