Pyranometer / Klasse C SR05-LI19

analogmit Spannungsausgangtragbar

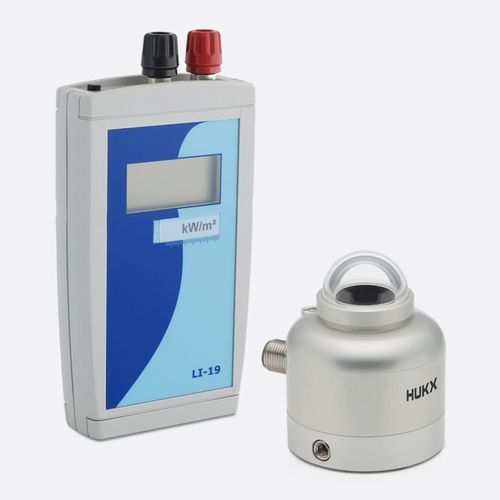

SR05-LI19 ist ein tragbares Pyranometersystem, das den Strahlungssensor SR05-A1 mit der tragbaren Anzeige-/Datenlogger-Einheit LI19 kombiniert. Es bietet eine kompakte, transportierbare Lösung für mobile Feldmessungen und kurzzeitige Datenaufzeichnung und wandelt die Sensorsignale in W/m² zur sofortigen Anzeige und Speicherung um.

Wesentliche Merkmale

• Tragbares System: SR05-A1 Pyranometer zusammen mit LI19 Handgerät und Transportkoffer geliefert.
• Entspricht ISO 9060:2018 spectrally flat Klasse C (mäßig gute Qualität) für hemisphärische Strahlungsmessungen.
• SR05-A1 bietet analogen Millivolt-Ausgang (mV); LI19 stellt Anzeige, 16-Bit A/D-Wandlung und internen Speicher bereit.
• LI19 kann vorkonfiguriert werden und akzeptiert Sensitivitätsprogrammierung über die PC-Schnittstelle.

Anwendungen / Nutzungshinweise

• Geeignet für allgemeine Beobachtungen der Sonneneinstrahlung (hemisphärisch, 180° Sichtfeld).
• Kann horizontal montiert, geneigt (Feld/Panel) oder umgekehrt für reflektierte Strahlungsmessungen angebracht werden.
• Einsetzbar bei natürlicher Sonneneinstrahlung und unter lampenbasierten Sonnensimulatoren.
• Hauptsächlich für mobile Feldkampagnen, Schulungen, Demonstrationen und kurzzeitige Aufzeichnungen konzipiert; LI19 ist bei entsprechender Konfiguration kompatibel mit anderen Pyranometern und Wärmestromsensoren.

Eigenschaften / Technische Daten

• Messgröße: hemisphärische Sonneneinstrahlung (W/m²).
• ISO 9060:2018 Klassifizierung (SR05-A1): spectrally flat Klasse C.
• ISO 9060:1990 Äquivalent: Zweitklassen-Pyranometer.
• Konformität: IEC 61724-1:2021 System Klasse B.
• WMO Leistungsstufe: mäßig qualitatives Pyranometer.
• Kalimationsunsicherheit: < 2.4 % (k = 2).
• Kalibrier-Rückführbarkeit: WRR.
• Spektraler Bereich (SR05): 285 bis 3000 × 10⁻⁹ m.
• Sensitivität (nominell, SR05): 10 × 10⁻⁶ V/(W/m²).
• Ausgang (SR05-A1): analoges Millivolt (mV).
• Standard-Kabellänge (SR05): 3 m.
• Nenn-Betriebstemperaturbereich (SR05): -40 bis +80 °C.
• Temperaturantwort (SR05): < ±3 % (von -10 bis +40 °C).
• Heizung: nein (SR05 hat keine Heizung).
• Neigungssensor: nein.
• LI19 Anzeigeausgabe: Sonneneinstrahlung in W/m², wenn die SR05-Sensitivität programmiert ist.
• LI19 gespeicherte Messdefinition: Minimum, Maximum und Mittelwert über das Speicherintervall mit Umrechnung in W/m².
• LI19 A/D-Wandlung: 16 Bit.
• LI19 Temperaturabhängigkeit: < 0.5 % + 3×10⁻⁶ V über den Nennbereich.
• LI19 Display-Aktualisierungsrate: 1 s⁻¹.
• LI19 Batterietyp: 2 × AA; Batterielebensdauer > 50 Tage bei frischen Batterien.
• LI19 Speicherintervallbereich: 2 bis 65535 s (wählbar); Speicherkapazität: 3518 Messungen.
• LI19 Nenn-Betriebstemperaturbereich: -10 bis +40 °C.
