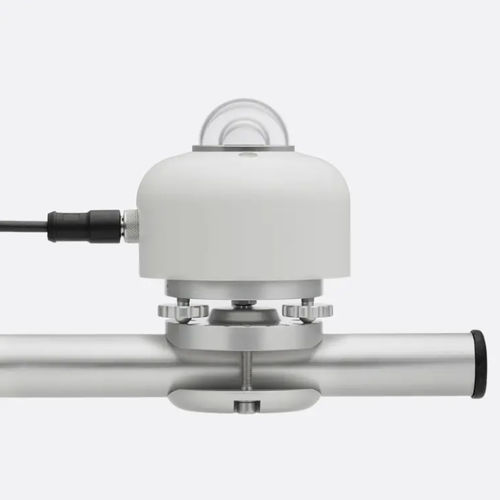

Pyranometer / Klasse B SR15-A1

mit Spannungsausgangmit DC-Ausganganalog

Übersicht
Der SR15-A1 ist ein hochpräzises analoges Pyranometer Klasse B mit integriertem Heizungsmodul zur verbesserten Datenverfügbarkeit und zur Einhaltung von IEC 61724-1:2021 für PV-Überwachungssysteme Klasse B. Es liefert eine analoge Millivolt-Ausgangsspannung und eine spektral flache Klasse-B-Antwort gemäß ISO 9060:2018.

Hauptmerkmale

• Spektral flach Klasse B (ISO 9060:2018)
• First Class Pyranometer (ISO 9060:1990)
• Integrierte Heizung für hohe Datenverfügbarkeit (konform IEC 61724-1:2021 Klasse B)
• Analoger Millivolt-Ausgang (mV)
• Breite spektrale Empfindlichkeit zur Messung der Sonnenstrahlung

Anwendungen

• Nationale meteorologische Netze
• Leistungsüberwachung von PV-Anlagen (gewerblich, Versorgungsunternehmen und kleine PV-Anlagen)
• Meteorologie und Klimatologie
• Innenraum-Simulationsprüfungen mit simuliertem Sonnenlicht
• Allgemeine Überwachung von Solarressourcen

Versionen / Bestellcodes

• SR15-A1
• SR15-A1-LM01
• SR15-A1-TLM01
• SR15-A1-S7-8.5

Technische Daten

• Messgröße: hemisphärische Sonnenstrahlung
• ISO 9060:2018 Klassifizierung: spectrally flat Klasse B
• ISO 9060:1990 Klassifizierung: First Class Pyranometer
• Konformität: IEC 61724-1:2021 System Klasse B
• Heizung: ja (integriert)
• Heizleistung: 1,5 W bei 12 VDC
• Neigungssensor: nein
• Kalibrierunsicherheit: < 1,8 % (k = 2)
• Kalibrier-Rückführbarkeit: zu WRR
• Spektralbereich: 285 bis 3000 × 10⁻⁹ m
• Empfindlichkeit (nominell): 10 × 10⁻⁶ V/(W/m²)
• Ausgang: analoges mV (Millivolt)
• Ansprechzeit: < 10 s
• Nulldrift a: 5 W/m² (unbelüftet)
• Temperaturbereich: -40 bis +80 °C
• Temperaturantwort: < ± 2 % (-10 bis +40 °C)
• Standardkabel Länge: 5 m
• Nivellierung: optionale federbelastete Nivellierung, mit oder ohne Rohrhalterung
