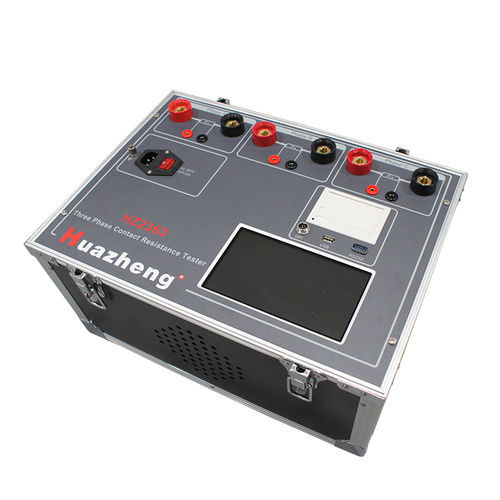

Digitales Mikroohmmeter HZ2363

Tischmit integriertem Temperaturausgleichmit niedrigem Widerstand

Beschreibung
Der Dreiphasen-Kontaktwiderstandsmesser HZ2363 von Huazheng Factory ist mit moderner Schaltnetzteil- und Präzisionselektronik ausgelegt, um Kontaktwiderstände von Hoch-/Niederspannungsschaltern, Kabeln und Schweißverbindungen gemäß den DC-Empfehlungen der Norm GB736 zu messen. Er liefert Messungen bei standardisiertem Strom, zeitgestempelte Aufzeichnungen und mehrere Kommunikationsschnittstellen für Labor- und Feldprüfungen.

Produktmerkmale

• 7" 800×480 Farb-Touchscreen mit benutzerfreundlicher Oberfläche und integriertem Hochgeschwindigkeits-Thermodrucker.
• DC-Stromausgang mit großem Bereich; konfigurierbar 1–3 Bereiche; typ. wählbare Ströme 100/200/300/400/500/600 A; kundenspezifisch bis 5000 A; automatische Mittelwertbildung.
• Digitale Anzeige von Widerstand, Spannung, Strom und temperaturkompensierten Widerstandswerten.
• Konfigurierbare Pass-/Grenzwertalarme und automatische Teststatus-Generierung.
• Programmierbare Testdauer 0–9999 s; unterstützt Langzeittests mit interner Zwangsluftkühlung und automatischem Schutz.
• Hochpräzise Messung mit Präzisionsverstärkern und 4-Kanal A/D-Wandler mit automatischer Verstärkungsumschaltung durch 32-Bit-ARM-MCU.
• Großer interner Aufzeichnungsspeicher mit Schutz bei Stromausfall; entfernbarer USB für Datenexport; Modbus-RTU (RS232/RS485 optional), Bluetooth und Android-App-Unterstützung.
• Optionale Kabelsteuerung und drahtlose Fernbedienung für Start/Stopp und Statusanzeige; Schnellverschluss-Anschluss für Starkstromkabel.

Technische Parameter

• Modell: HZ2363
• Wählbare Prüfströme: 100 A, 200 A, 300 A, 400 A, 500 A, 600 A (kundenspezifisch 10–5000 A)
• Prüfbereich/Anzeige: 0 ~ 19999 (Einheiten je nach Gerät)
• Genauigkeit: 0,5 % rdg ± 10 dgt
• Auflösung: 0,01 (Einheiten je nach Gerät)
• Netzversorgung: AC 220 V ±10 %, 50 Hz ±2 %
• Abmessungen (Beispiele): L ≈ 450 mm × B ≈ 250 mm × H ≈ 220–280 mm
• Gewicht (Beispiele): ≈ 9,9–12,9 kg (je nach Ausführung)
• Betriebstemperatur: 25 °C – 50 °C; Relative Luftfeuchte: ≤ 90 %
• Schnittstellen: USB, RS232 (auf RS485 umstellbar), Modbus-RTU, Bluetooth; Android-App

Betrieb & Sicherheitshinweise

• Installation und Betrieb nur durch qualifiziertes Personal; Verbindungen und Erdung vor Anlegen des Prüfstroms prüfen.
• Prüfobjekt isolieren und Personal während Starkstromtests von leitenden Teilen fernhalten; lokale Sicherheitsvorschriften beachten.
• Gerät nicht öffnen oder modifizieren; Wartung nur durch autorisierten Service.

Verpackung & Lagerung

• Geliefert mit Hochstrom-Prüfkabeln, Netzkabel, Thermopapier, Erdungsleiter und Sicherungen (Inhalt je nach Version).
• Trocken, belüftet und ohne korrosive Gase lagern; Transport in Holzverpackung mit Dämpfung; Stapeln ohne Schutz vermeiden.
