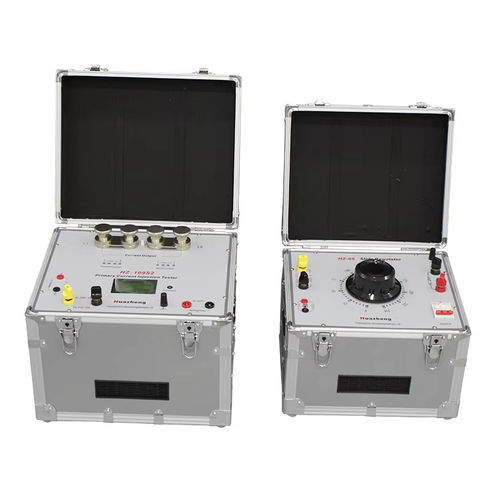

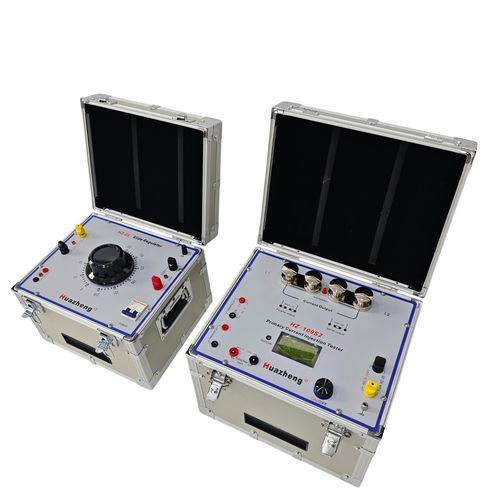

Prüfanlage mittels Primäreinspeisung HZ-109S2

Strommanuellfür Schutzrelais

Der Primärstrom-Injektionstester HZ-109S nutzt ARM-Chiptechnologie zur Ausgangssteuerung und verfügt über einen Ringkerntransformator mit hoher Kapazität. Er ist mit einem LCD-Display ausgestattet, das gleichzeitig Primärstrom, Sekundärstrom, Windungszahl und die Betätigungszeit des Stoppuhranschlusses (elektrisches Potenzial) anzeigt. Das Produkt besticht durch sein schlankes Design, seine hohe Ausgangsleistung, seine kompakte Größe und seine leichte Bauweise. Es ist in einem Aluminiumlegierungsgehäuse mit PC-Panel untergebracht. Es eignet sich ideal für die Prüfung von CT-Windungszahl und Kontaktwiderstand in Stromversorgungssystemen sowie für andere Anwendungen, die Hochstromprüfungen erfordern. Der Hauptleistungsindex 2.1 Eingangsstromversorgung: AC: 220 V, 50 A, 50 Hz. 2.2 Ausgangsstrom: AC: 2000 A · 5 V oder 1000 A · 10 V. 2.3 LCD-Bildschirm Digitalanzeige: Gleichzeitige Anzeige von Primärstrom und Sekundärstrom sowie des Windungszahlverhältnisses; Bereich des Primärstroms: 02200 A, Auflösung: 0,1 A; Bereich des Sekundärstroms: 0–6 A; Auflösung: 0,001 A. 2.4 Präzision: TRUE RMS 0,5 %. 2.5 Nutzungsumgebung: Temperatur -1040℃, Relative Luftfeuchtigkeit
