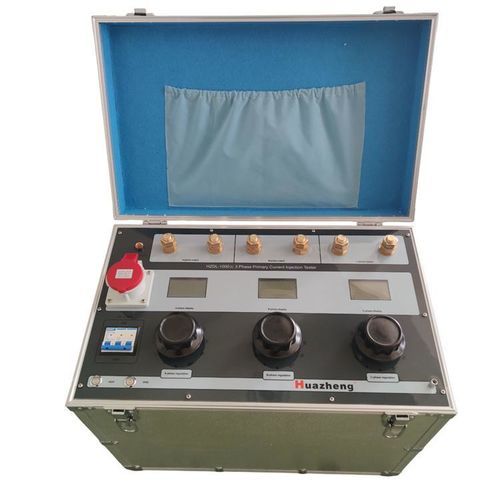

Phasentester HZDL-1000III

LeistungWechselstromÜberspannung

Produktbeschreibung
Der HZDL-1000III ist ein dreiphasiger Hochstromgenerator (dreiphasiger Stromregler) von Huazheng Electric Manufacture. Er integriert selbstgekoppelte, verlustarme Regler und Umrichter mit hochpermeablen Eisenkernen sowie ein CNC‑Design, was die Störfestigkeit erhöht, die Ausgangsleistung steigert und das Volumen gegenüber früheren Generationen reduziert.

Hauptanwendungen

• Primärinjektionsprüfungen und Kalibrierung von Schutzrelais
• Prüfung von thermischen Relais und Motorschutz
• Funktionsprüfung von Schützen und Leistungsschaltern
• Prüfung von Luftschaltern und Schaltanlagen
• Kalibrierung von Schutzschirm- und Schalttafelfunktionen

Merkmale und Leistungsdaten

• Integrierte Bauform mit PVC‑Frontplatte
• Digitales Amperemeter im Bedienfeld zur direkten Anzeige und Aufzeichnung des Primärstroms
• True‑RMS Ausgangsstrom stufenlos einstellbar
• Ausgangsbereich AC 0–1000 A, stufenlose Einstellung
• Nennleistung 10 kVA (1×3) bei kompakter Bauweise (typisch 30%–70% Volumen vergleichbarer Geräte)
• Ausgangswellenform: standardmäßige Sinuswelle mit geringer Restwelligkeit (Restwelligkeitskoeffizient ≤ 0,3%)
• Hohe Stromstabilität (~0,2%) und hohe Messstabilität
• Schutzfunktionen: Überstrom- und Überspannungsschutz
• Timerbereich: 0,01 s – 999,999 s

Betriebshinweise

• Nach Abschluss der Verkabelung Verdrahtung und Kontakt der Steckverbinder prüfen, bevor das Gerät eingeschaltet wird
• Treten beim Start oder im Prüfablauf ungewöhnliche Phänomene auf (Zündung, keine Anzeige etc.), sofort die Stromversorgung trennen und die Verdrahtung überprüfen
• Stromausgangsklemmen müssen in der tatsächlichen Verdrahtung eine Schleife bilden; andernfalls wird kein Strom geliefert
• Für externe Kupferleiter ist ≥10 A/mm² zu wählen; Standardausstattung: zwei 3 m Prüfleitungen
• Auslegung für kurzzeitige Betriebsdauer (5 Minuten); bei Chargentests Betriebszeit <2,5 Minuten und ca. 10 Minuten Abkühlzeit zwischen Zyklen einhalten; für Langzeitwärmeprüfungen spezielle Verfahren anwenden

Charakteristiken / Technische Spezifikationen

• Modell: HZDL-1000III Hochstromgenerator
• Marke: Huazheng Electric Manufacture
• Umweltgruppe: Gruppe III (GB6587.1-86)
• Eingangsspannung: AC 380/220 V, 50 Hz, Dreiphasen, vieradrig
• Nennleistung: 10 kVA (1 × 3)
• Ausgangsstrom: AC 0–1000 A, stufenlos einstellbar; Bedienfeld mit Digital‑Amperemeter
• Ausgangsspannung: 10 V
• Ausgangsform: Sinuswelle, Restwelligkeit ≤ 0,3%
• Messung/Anzeige: True RMS Effektivwerte für Strom und Spannung; hohe Genauigkeit (konzipiert mit 0.2S‑Materialien; praktische Leistung ≈0,3; Anzeige höher als 0,5)
• Ausgangsmodus: True RMS, stufenlose Einstellung
• Stromstabilität: 0,2%
• Bauform: integriert
• Verdrahtungsmethode: nach Prüfanforderung
• Schutzfunktionen: Überstrom und Überspannung
• Zeitbereich: 0,01 s–999,999 s
