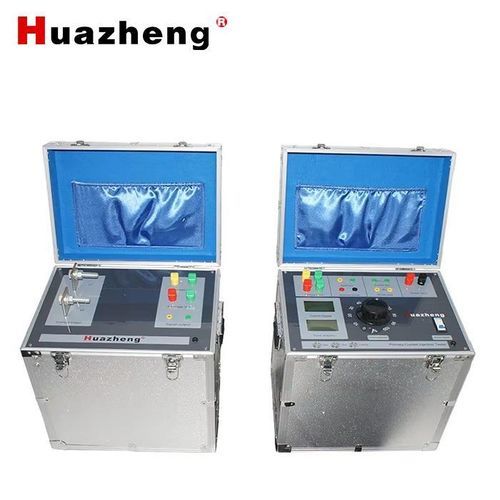

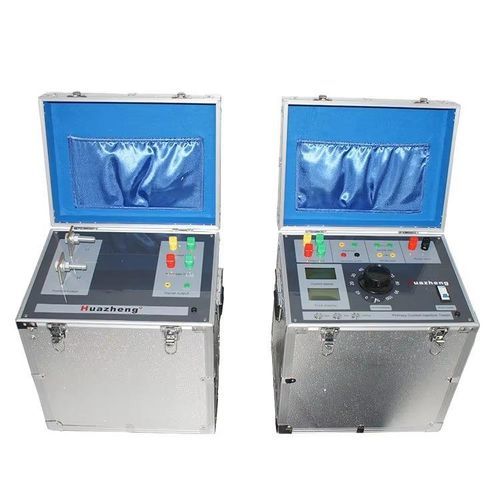

AC-Strom-Zufuhr-Stromquelle HZ5373

ACprogrammierbar

Überblick

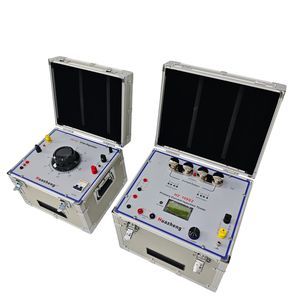

Der HZ5373 ist ein Primärstrom-Einspeiseprüfgerät 3000A (Upconverter) zur Prüfung des Primärschienen-Schutzes und zur Verifikation von Stromwandlerverhältnissen. Er kombiniert CNC-Bearbeitung, einen selbstkopplenden Niederspannungs-/Großkapazitäts-Spannungsregler und einen Wandler mit hochpermeablem Eisenkern, um Nennleistung in einem kompakten, transportfähigen Gehäuse bereitzustellen.

Hauptmerkmale

• Kompaktes Chassis mit PVC-Frontplatte für Feldeinsatz.
• Tafelanzeigen für Primär- und Sekundärwerte zur Vereinfachung von Beobachtung und Aufzeichnung.
• Messegenauigkeit: praktische Genauigkeit ~0,3 (deklarierte Genauigkeit besser als 0,5).
• Hohe Ausgangsleistung mit großer Belastbarkeit; stufenlose AC-Ausgabe bis zum Nennstrom.
• Reduziertes Volumen und Gewicht (ca. 30%–70% vergleichbarer Geräte) für einfacheren Transport.
• 6,5-stellige LCD-Anzeige für Spannung/Strom und 128×64 Punktmatrix-LCD für Systemdaten.
• Anzeigesperre für stabile Messwerte bei Verhältnisprüfungen.
• Automatische TransformatorpolaritÄtsmessung und automatische Verhältniserkennung.
• Selbstverriegelungsfunktion und Standardschutzschaltungen integriert.

Hauptfunktionen und Funktionsprinzip

• Messschaltungen umfassen Strommesskreis und Polaritätskreis; optionaler Spannungsmesskreis (PT-isolierte Erfassung) verfügbar.
• Strommessung: niederohmiger Mess-TC, programmierbarer Verstärker und Abtastschaltungen.
• Digitale Steuerung: 16-Bit-MCU mit Echtzeit-Erfassung, Vergleich gemessener Werte mit Sollwerten zur Steuerung von Zeitfunktionen und Schutz.
• Ausgangsform: standardisierte Sinuswelle, Verzerrung und Restwelligkeit < 0,3 %.
• Ausgabemodus: echter RMS-Wert, stufenlos einstellbarer Dauerstrom mit hoher Stabilität (0,2 %).
• Schutzfunktionen: Überstrom- und Überspannungsschutz integriert.

Betriebshinweise / Bedienung

• Vor dem Betrieb Verdrahtung und Steckerkontakte prüfen.
• Bei Auffälligkeiten beim Start (keine Anzeige, Rauch, Brandgeruch) sofort Netz trennen und Verdrahtung prüfen.
• Sicherstellen, dass der Stromausgang eine geschlossene Schleife bildet; sonst erfolgt keine Stromabgabe.
• Externe Kupferleiter mind. 10 A/mm² verwenden; Standardausstattung: zwei 3 m Prüfleitungen.
• Für Kurzzeitbetrieb ausgelegt: 5 Minuten; bei Chargenprüfungen Betriebszyklen ≤ 2,5 Minuten empfehlen; für Langzeitprüfungen thermische Bedingungen planen.
• Betriebsablauf: Stromregler auf null → Primär/Sekundär anschließen → Netz ein → Leistungsregelung aktivieren → Strom über Regler einstellen → Primär-/Sekundäranzeige ablesen für Verhältnisbemessung. Bei Stoßprüfungen erforderlichen Strom einstellen und Stoßschalter gemäß Vorgehen verwenden.

Lieferumfang

• Hochstromgenerator-Gehäuse — 1
• Hochstrom-Prüfleitungen — 2
• Netzkabel — 1

Hinweise / Technische Daten

• Modell: HZ5373 (Hochstromgenerator 3000 A).
• Umweltgruppe: Gruppe III gemäß GB6587.1-86 (außeneinsatzfähig gemäß Norm).
• Eingangsspannung: AC 380 V ±10 %.
• Leistung: 30 kVA.
• Ausgangsstrom: AC 0–3000 A, stufenlos einstellbar; digitales Amperemeter im Bedienfeld.
• Ausgangsspannung: typ. > 10 V unter Betriebsbedingungen.
• Ausgangsform: Sinuswelle; Restwelligkeit < 0,3 %.
• Messgenauigkeit: praktisch ~0,3 (Materialklasse 0.2S); Systemgenauigkeit besser als 0,5.
• Stromstabilität: 0,2 %.
• Schutz: Überstrom- und Überspannungsschutz integriert.
