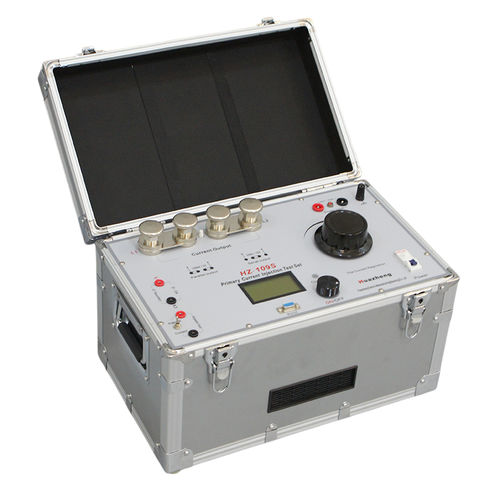

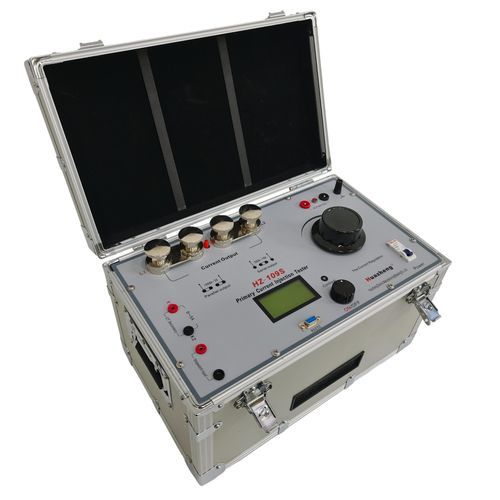

Prüfanlage mittels Primäreinspeisung HZ-109S

Strommanuellfür Schutzrelais

Der Primärstrom-Einspeisetester HZ-109S nutzt ARM-Chiptechnologie zur Ausgangssteuerung und einen Ringkerntransformator mit hoher Kapazität und ist mit einem LCD-Display ausgestattet. Er kann gleichzeitig Primärstrom, Sekundärstrom, Windungszahl und die Betätigungszeit des Stoppuhranschlusses (elektrisches Potenzial) anzeigen. Das Produkt zeichnet sich durch ein schlankes Design, hohe Ausgangsleistung, kompakte Größe und eine leichte Bauweise mit einem Gehäuse aus Aluminiumlegierung und PC-Panel aus. Es eignet sich in erster Linie für die Prüfung von CT-Windungszahl und Kontaktwiderstand in Stromversorgungssystemen sowie für andere Anwendungen, die Hochstromprüfungen erfordern. Der Hauptleistungsindex 2.1 Eingangsstromversorgung: AC: 220 V, 25 A, 50 Hz. 2.2 Ausgangsstrom: AC: 1000 A · 5 V oder 500 A · 10 V. 2.3 LCD-Bildschirm Digitalanzeige: Gleichzeitige Anzeige von Primärstrom und Sekundärstrom sowie des Windungszahlverhältnisses; Der Bereich des Primärstroms: 01100 A, Auflösung: 0,1 A; Bereich des Sekundärstroms: 0–6 A; Auflösung: 0,001 A. Stoppuhr: 0,0001–999,99 s, Genauigkeit ± 5 signifikante Stellen. 2.4 Präzision: TRUE RMS 0,5 %. 2.5 Duplikatschutz (elektronischer Überlastschutz und Softwareschutz). 2.6 Nutzungsumgebung: Temperatur -1040℃, Relative Luftfeuchtigkeit 2,7 Volumen; 430 × 260 × 260 mm3. 2.8 Gewicht: 28 kg.
