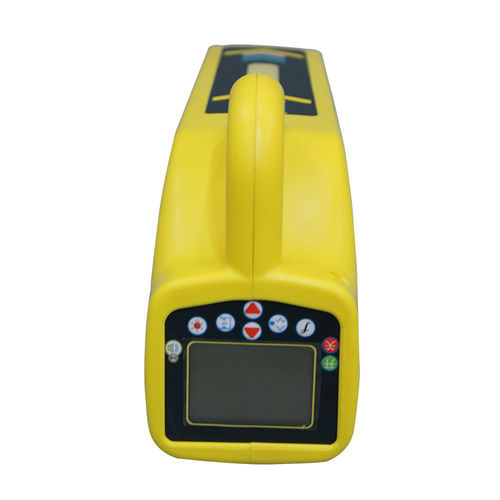

Suchgerät für Kabel HZ-4000B

für Rohrleitungenfür unterirdische KabelGPS

Der HZ-4000B ist ein Ortungsgerät für unterirdische Kabel und Leitungen von Huazheng Electric, entwickelt zum Routenverfolgen, Auffinden von Fehlerstellen und Messen der Verlegetiefe von Rohrleitungen, Strom‑ und Glasfaserkabeln ohne Aushub. Es ist geeignet für Inspektion, Wartung, kommunale Planung und Netzmanagement.
Hauptmerkmale

• Sender mit drei Anschlussarten: induktiv, direkter Anschluss und Klemme; Ausgangsleistung bis zu 10 W einstellbar.
• Empfänger erfasst Position, Verlauf, Tiefe und angelegten Strom; Links/Rechts- und Vor/Zurück-Pfeile sowie dB‑Anzeige für schnelle Fehleranzeige.
• Hintergrundbeleuchtung für geringe Lichtverhältnisse; optionales GPS zur automatischen Kartierung und optionales Profi‑Analyse‑Softwarepaket mit Berichterstellung.
• HZ-4000B‑Funktion: Lokalisierung von Beschichtungsdurchbrüchen an Rohrleitungen und Schäden an der Außenlage von Kabeln; Erkennung von Isolationsfehlern.
• Integrierte Multimeter‑Funktionen: Messung Ausgangsspannung, Netzspannung, Netzstrom, Impedanz und Leistung; Durchgangs‑ und Isolationsprüfungen vor und nach der Fehlersuche.
• Externe Induktionsklemme verfügbar, wenn direkte Signalzuführung nicht möglich ist; mehrere Positionsmodi (Tal/Spitze/Breitspitze/Spitzenpfeil) für über Kreuz geprüfte Genauigkeit.

Positions- und Tiefenmessung

• Tiefenmethoden: Direktablesung mit zweistufiger Spule; einstufige Spule 80 % / 50 %; 45‑Methode für Kreuzprüfung.
• Typische Positioniertiefe bis zu 6 m, modell‑ und bedingungsabhängig (einige Varianten: 3 m).

Frequenzen & Störfestigkeit

• Sendefrequenzen (modellabhängig): 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz.
• Empfänger unterstützt Radio, 50 Hz, 100 Hz, 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz.
• Störfestigkeit durch Messung horizontaler/vertikaler Komponenten und horizontaler Gradienten sowie durch einstellbare Senderleistung für gestörte Umgebungen.

Betrieb & Stromversorgung

• Intuitives Grafikdisplay mit Echtzeit‑Parametern und Signalpegelanzeige; automatische Umschaltung in den Zwei‑Pegelsystemmodus und automatische Empfindlichkeitseinstellung während der Tiefenmessung.
• Hochkapazitive Lithium‑Akkus in Sender und Empfänger ermöglichen durchgehenden Feldbetrieb (typisch ein Arbeitstag); Betrieb über Netzadapter möglich.

Technische Spezifikationen

• Modell: HZ-4000B (varianten verfügbar; Modell‑Frequenz‑Index siehe Produkttabelle).
• Beispielvarianten: A, B, C, D, E (Standort‑Frequenz‑Index variiert je Variante).
• Sendeleistung: bis zu 10 W (einstellbar); Positioniertiefe bis zu 6 m (modellabhängig).
• Unterstützte Frequenzen, passive Modi und Funktionen sind modellabhängig; Optionen: GPS, professionelle Analyse‑Software; Stromversorgung per Lithium‑Akku.
