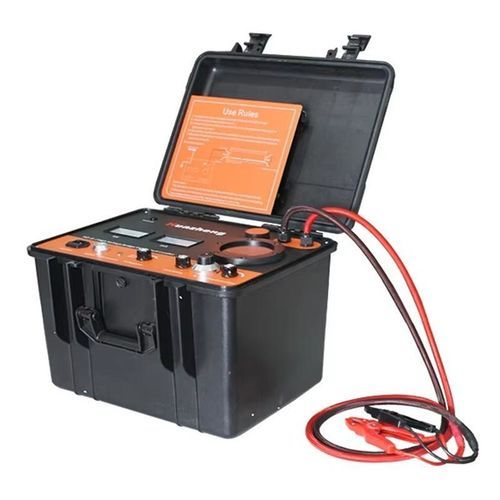

Fehlersuchgerät für Kabel HZ-E-I High Voltage Bridge

Der Huazheng HZ-E-I Hochspannungsbrücken-Fehlerorter basiert auf dem MURRAY-Brückenprinzip und dient zur Lokalisierung von Kabelbruchstellen, Isolationsfehlern mit geringem Widerstand und Hochspannungsmanteldefekten. Er kombiniert eine Hochspannungs-Gleichstromquelle und eine Brückenschaltung in einem tragbaren Gerät und gewährleistet so einen präzisen, sicheren und effizienten Betrieb. Das Gerät verwendet SMPS-Technologie, um eine stabile DC-Ausgabe bis 15kV mit einem Kurzschlussstrom von 30mA zu erzeugen. Es verfügt über einen hochempfindlichen Verstärker, eine Galvanometer-Balanceanzeige und ein proportionales Potentiometer für präzise Einstellungen. Das doppelkernige Hochspannungskabel verwendet die Vierleiter-Widerstandsmessmethode, wodurch Fehler durch Leitungswiderstände vermieden werden. Kompakt und leicht (≤12kg), sind alle Bedienelemente auf Erdpotenzial, was die Sicherheit des Bedieners gewährleistet. Funktionen und Anwendungen: • DC-Spannungstest: 0–15kV einstellbar zur Kabelprüfung • Fehlerbrennen: reduziert Hochwiderstands- oder Überschlagsfehler • Fehler-Vorlokalisierung: genaue Kabelfehlerentfernung Geeignet für: • Hochwiderstands-Kabelbrüche • Lineare Fehler schwer zu brennen • Überschlags- oder Niedrigwiderstands-Isolationsfehler Technische Daten: • Prüftspannung: 0–15kV DC einstellbar • Maximalstrom: 30mA • Genauigkeit: ±(0.2%•L ±1)m • Stromversorgung: AC220V ±10% • Störfestigkeit: >100VAC • Gewicht: ≤12kg • Größe: 478×360×316mm Hauptmerkmale: • Basierend auf dem MURRAY-Brückenprinzip • Hochspannungs-Konstantstrom bis 15kV • Vierleiter-Messung • Tragbar, sicher und einfach zu bedienen • Hervorragende Störfestigkeit
