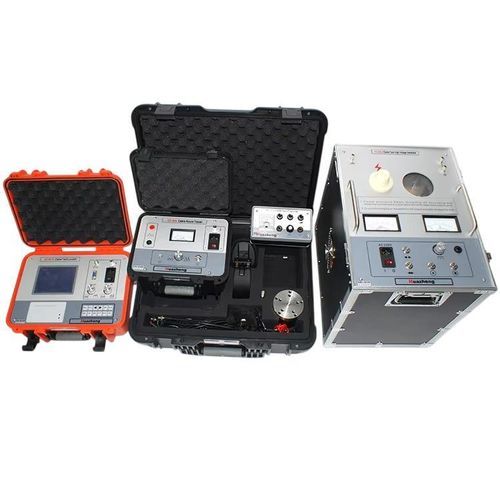

Fehlerortungssystem für Kabelfehlerortung HZ-503

Das Kabel-Fehlerortungsgerät dient dazu, den Fehlerpunkt eines Stromkabels mittels akustischer Signale zu bestimmen. Ein elektronischer Überschlag wird durch einen Impulsladungsgenerator erzeugt. Die akustischen und magnetischen Signale der elektronischen Überschlagwelle werden von den entsprechenden Sonden erfasst und verstärkt und durch Hören und Sehen beurteilt. Dies ermöglicht die genaue Bestimmung des Fehlerpunkts, d. h. die Durchführung einer präzisen Positionierung innerhalb des groben Messbereichs des Kabel-Fehlerpunkts.
Leistungsmerkmale:

• Akustische und elektromagnetische Wellen, die beim Entladen des Fehlerpunkts erzeugt werden, können synchron empfangen werden, um die Position des Kabel-Fehlerpunkts zu bestimmen.
• Verstärkung: 500.000-fach.
• Betriebsspannung: ±9V ±20%.
• Ruhestrom: <10 mA.
• Empfangssignal: Vibrations- und Magnetfeldsignale beim Entladen des Fehlers.
• Ausgangsimpedanz: 350Ω.
• Positioniergenauigkeit: 0,2 m.
