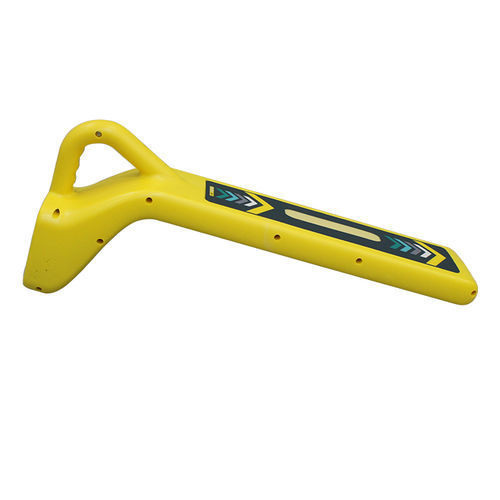

Suchgerät für Kabel HZ-4000C

für unterirdische Kabelfür RohrleitungenGPS

Der HZ-4000C ist ein tragbares Ortungsgerät für unterirdische Kabel und Rohrleitungen, entwickelt zum Nachverfolgen von Trassen, Messen der Verlegetiefe und Lokalisieren von Beschichtungs- oder Isolationsfehlern ohne Aushub. Zielanwender sind Rohrleitungs-Instandhaltungsteams, kommunale Planer, Energieversorger und Netztechniker.
Hauptmerkmale

• Senderanschlüsse: induktiv, direkter Anschluss und Klemmenanschluss zur Anpassung an unterschiedliche Einsatzbedingungen.
• Empfängerfunktionen: Erfassung von Trassenverlauf, horizontaler Position, Verlegetiefe und induziertem Strom in Rohren und Kabeln.
• Leitindikatoren: Links/Rechts-Pfeile für schnelles horizontales Positionieren; Vor/Zurück-Pfeile und dB-Anzeigen zur Erkennung von Beschichtungsfehlern und Abschätzung der Schadensstärke.
• Hintergrundbeleuchtung für Nachtbetrieb oder schlechte Sichtverhältnisse.
• Optionen: GPS-Geolokalisierung mit automatischer Kartierung; professionelles Analyse-Softwarepaket für automatische Berichte.
• Fehlerlokalisierung: Unterscheidung von Beschichtungs-/Außenschichtschäden und Erkennung von Isolationsfehlern an unterirdischen Leitungen und Kabeln.
• Multimeter-Funktionen: Messung Ausgangsspannung, Netzspannung, Netzstrom, Impedanz und Leistung; Durchgangs- und Isolationsprüfung vor/nach Fehlersuche.
• Externe Induktionsklemme für Signalzuführung, wenn direkter Anschluss nicht möglich ist.
• Hohe Ortungsgenauigkeit durch mehrere Positionierungsmodi (Tal, Spitze, breiter Peak, Spitzenpfeil) und Kreuzverifikation von horizontalen/vertikalen Komponenten.
• Tiefenmessung: Doppelspulen-Direktablesung, Einspulen-80%/50%-Methoden und 45-Methode für überprüfbare Ergebnisse.
• Starke Störfestigkeit: mehrere Beobachtungsparameter (horizontale Komponente, vertikale Komponente, horizontaler Gradient), stufenlos einstellbare Senderleistung bis 10 W und mehrere Arbeitsfrequenzen.
• Einfache Bedienung: grafische Anzeige für kontinuierliche Echtzeitvisualisierung; automatische Umschaltung in den Zweilevel-Antennenmodus und Sensitivitätsanpassung bei Tiefenmessung.
• Stromversorgung & Laufzeit: Hochkapazitive Lithiumakkus in Sender und Empfänger für einen kompletten Arbeitstag; Betrieb über Netzadapter möglich, wenn Akku schwach ist.

Technische Daten

• Modell: HZ-4000C (Varianten A, B, C, D, E).
• Sendefrequenzen (Beispiele): 128 Hz, 512 Hz, 1 kHz, 2 kHz, 8 kHz, 33 kHz, 65 kHz, 83 kHz je nach Variante.
• Passive/Empfangsfrequenzen: Radio, 50 Hz, 100 Hz sowie die wählbaren aktiven Frequenzen.
• Senderleistung: bis zu 10 W, stufenlos einstellbar.
• Ortungstiefe: typischerweise bis zu 6 m, abhängig von Modell, Frequenz und Boden-/Zielbedingungen (in bestimmten Modi ca. 3 m).
• Variantenübersicht: Unterschiede in Anzahl aktiver Frequenzen, Unterstützung passiver Frequenzen, Netzfilter, Fehlererkennungsfunktionen und Datenspeicherung.
• Batterie: wiederaufladbare Lithiumpakete; volle Ladung für typischen Außeneinsatz einen Arbeitstag.
• Optionen: GPS-Kartierung, Analyse-Software, Datenspeicherung bei ausgewählten Modellen, externe Induktionsklemme.
