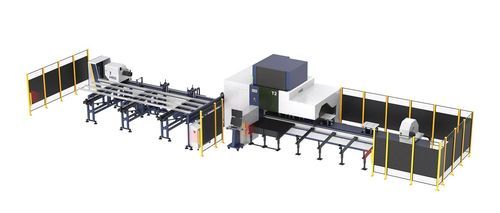

Laser-Schneidemaschine T series

drehbarfür MetallRohr

Übersicht
Die T-Serie von HSG ist eine Automationslösung für die Laserbearbeitung von Metallrohren, entwickelt zur zuverlässigen, effizienten und wirtschaftlichen Verarbeitung. Typische Laserleistungen: 3000W–6000W.

Entwickelt in Japan
Entwickelt im Global R&D Center von HSG in Kanagawa, Tokio, kombiniert die Serie Innovationen in der Laseroptik und eine bedienerfreundliche Oberfläche zur Unterstützung der Produktionsleistung.

3-Futter-Kapazität und Varianten
Das Drei-Futter-Design erhöht die Tragfähigkeit und ermöglicht Short-Tail-Schnitte. Verfügbare Varianten: T2 (Φ20–240 mm) und T3 (Φ40–350 mm) für ein breites Spektrum mittlerer bis größerer Rohre.

Be- und Entladen in voller Länge
Hohle Spannfutter erlauben das Durchführen ganzer Rohre für automatisches Be- und Entladen. Automatische Bearbeitungslängen können bis zu 6 m erreichen.

Nullrestschnitt
Die Vor-/Rückbewegung des Spannfutters passt die Rohrposition automatisch an, um Rückstände zu vermeiden und die Materialausnutzung zu maximieren.

Unabhängige Nachführstützen
Ladebett (7 m) und Entladebett (6 m) sind jeweils mit vier unabhängigen Servo-Follow-up-Stützen ausgestattet und bieten robuste Unterstützung beim Rotationsschneiden für höhere Präzision und Stabilität.

Photoelektrische Ladeerkennung
Die fortschrittliche photoelektrische Erkennung ermittelt Größe, Form und Position jedes Rohrs und ermöglicht präzises Spannen durch das Spannfutter sowie Echtzeit-Anpassungen für eine stabile, automatisierte Verarbeitung.

Vordere und hintere Spannfutterstruktur
Die langlebige Anordnung mit doppelt vorderem und einfachem hinterem Spannfutter bietet umfassendes Klemmen und Unterstützung, erhöht die Tragfähigkeit und verbessert die Schnittgenauigkeit.

HSG-X10000 Busschneidsystem
Ausgestattet mit dem HSG-X10000 Busschneidsystem enthält die Lösung mehrere Hilfsfunktionen speziell für Rohranwendungen und eine benutzerfreundliche Oberfläche zur Verbesserung der Produktionseffizienz und Bearbeitungsqualität.

Caractéristiques / spécifications techniques

• T-Serie (allgemein): Laserleistung 3000W–6000W; unterstützt Rund- und Vierkantrohre; 3-Futter-Design; Be-/Entladung bis 6 m; hohle Spannfutter; photoelektrische Erkennung; unabhängige Servo-Follow-up-Stützen.
• T2: Leistung 3–6 kW; Rohrbereich Durchmesser Φ20–240 mm; Vierkantrohrkapazität 20×20 mm – 240×240 mm; Einzelrohr Gewicht max 300 kg; Spannfuttergeschwindigkeit 100 rpm; max. Verbindungs-/Linkgeschwindigkeit 100 m/min; max. Beschleunigung 1.0 G.
• T3: Leistung 3–6 kW; Rohrbereich Durchmesser Φ40–350 mm; Vierkantrohrkapazität 40×40 mm – 350×350 mm; Einzelrohr Gewicht max 600 kg; Spannfuttergeschwindigkeit 80 rpm; max. Verbindungs-/Linkgeschwindigkeit 80 m/min; max. Beschleunigung 0.8 G.
