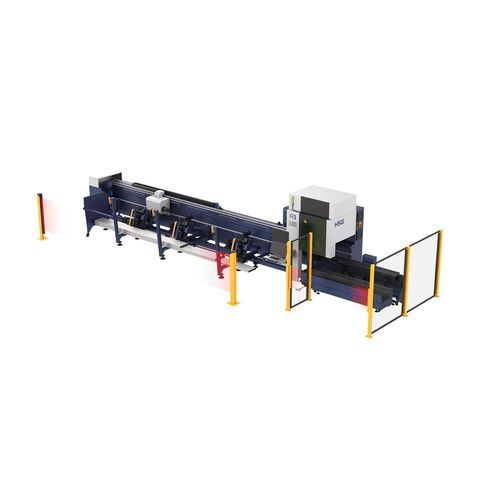

Laser-Schneidemaschine R1

für MetallRohrmit Betriebssoftware

Übersicht

• R1 ist eine Hochgeschwindigkeits-Laser-Rohrschneidmaschine für kleine Durchmesser, entwickelt für schnelles, hochpräzises Schneiden von Rund- und Vierkantrohren mit kleinem Durchmesser.
• Laserleistungsbereich: 1500–6000 W.

Hauptfunktionen

• Mindestdurchmesser Rundrohr: 8 mm.
• Mindestkantenlänge Vierkantrohr: 8 mm.
• Futtervorschubgeschwindigkeit: 150 m/min.
• Rotationsgeschwindigkeit des Futters: 150 U/min.
• Beschleunigung des Spannfutters: 1,5 G.
• Ausgelegt zur Steigerung des Produktionsdurchsatzes und zur Verkürzung der Lieferzeiten.

Effizientes Multimode-Laden

• Kompatibel mit automatischen Materialregalen, Ladezeit ca. 20 s.
• Automatische Regale unterstützen Rohre Ø20–Ø120 mm und Längen 4,0–6,5 m.
• Das automatische Regal unterstützt außerdem einen halbautomatischen Einzelladebetrieb.

Chuck Jumping für kurze Reststücke

• Standardmäßiges Zylinder‑Chuck‑Jumping verkürzt großamplitudige Reststücklängen durch Umpositionierung des Chucks.
• Der Sprungmodus ermöglicht hochpräzises Schneiden langer Rohre durch gesteuerte Chuck‑Verschiebung.
• Optionales Servo‑Chuck‑Jumping für noch präzisere und effizientere Sprünge erhältlich.

Nachführung für hohe Präzision

• Das Maschinenbett ist mit einer hochempfindlichen, unabhängigen Servo‑Nachführstütze ausgestattet, die während des Rotationsschneidens ausreichende Stützkräfte liefert und die Schnittgenauigkeit sicherstellt.

Intelligentes Bus‑Betriebssystem

• Enthält Zusatzfunktionen zur Erfüllung unterschiedlicher Bearbeitungsanforderungen von Rohrlaserschneidmaschinen.
• Ausgestattet mit professioneller Nesting‑Software zur effizienten Verwaltung des Produktionsfortschritts und der Preisberechnung.

Technische Parameter (Zusammenfassung)
Modell | Leistung | X/Y-Achsen Positioniergenauigkeit | Schneidkapazität (rund) | Schneidkapazität (vierkant) | Ca. Gewicht pro Rohr
R1 | 1500–6000 W | ±0,05 mm/m | Φ8–Φ120 mm | 8×8–120×120 mm | ≈80 kg
R1R | 1500–6000 W | ±0,05 mm/m | Φ8–Φ120 mm | 8×8–120×120 mm | ≈80 kg

Hinweis

• Maschinenoptik, technische Parameter und Funktionsbeschreibungen basieren auf internen Labordaten; die tatsächlichen Ergebnisse sind von der jeweiligen Maschine und den Prüfbedingungen abhängig.

Merkmale / technische Spezifikationen

• Modell: R1 (Variante: R1R)
• Laserleistung: 1500–6000 W
• X/Y-Achsen Positioniergenauigkeit: ±0,05 mm/m
• Rundrohr‑Kapazität: Φ8–Φ120 mm
• Vierkantrohr‑Kapazität: 8×8–120×120 mm
• Ungefähres Rohrgewicht: ≈80 kg
• Mindestdurchmesser Rundrohr: 8 mm
• Mindestkantenlänge Vierkantrohr: 8 mm
• Futtervorschubgeschwindigkeit: 150 m/min
• Rotationsgeschwindigkeit des Futters: 150 U/min
• Beschleunigung des Spannfutters: 1,5 G
• Automatische Materialregale: Ø20–Ø120 mm, Längen 4,0–6,5 m; Ladezeit ≈20 s; halbautomatischer Einzelmodus unterstützt
• Funktionen: zylinderbasiertes Chuck‑Jumping für kurze Reststücke, optionales Servo‑Chuck‑Jumping, unabhängige Servo‑Nachführstütze, professionelle Nesting‑Software (intelligentes Bus‑OS)
