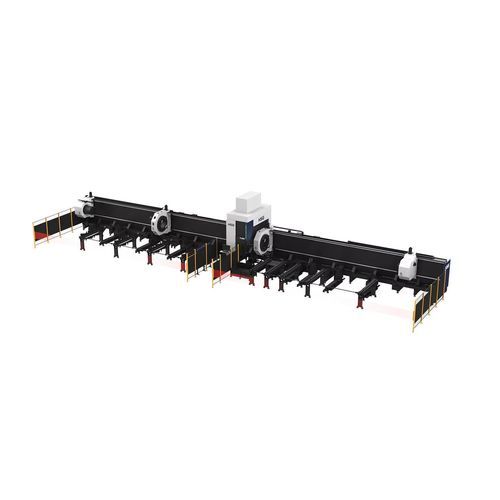

Faserlaser-Schneidemaschine TL660

für MetallProfilRohr

Produktübersicht
HSG Laser stellt die TL-Vierfutter-Schwerlast-Rohrlaserschneidmaschine vor, entwickelt für das stabile Schneiden schwerer, großer und langer Rohre. Leistungsbereich: 6000W–20000W.

Vier-Spannfutter-Struktur

• Hochbelastbare pneumatische Spannfutter für stabile Klemmung
• Maximaler Klemmdurchmesser: 660 mm (Rundrohr)
• Tragfähigkeit eines einzelnen Rohrs: 3000 kg

Automatisches Be- und Entladesystem
Das automatische System ermöglicht die Handhabung von Schwerlastrohren ohne Maschinenstopp, reduziert unproduktive Zeit und senkt die Unfallrisiken bei der Bedienung.

HSG-X Bussteuerungssystem
HSG-X, das von HSG Laser entwickelte Bussteuerungssystem, vereinfacht die Bedienung und erhöht die Effizienz.

• 21,5-Zoll-Touchscreen mit klarer Benutzeroberfläche
• Echtzeitüberwachung der Hauptkomponenten mit Frühalarm
• Optionale Erkennung von Rohrabweichungen
• Erstellung von Verarbeitungsberichten per Klick

Rohrspleißtechnik
Die Steuerung bietet über 50 Spleißmuster zur Unterstützung nachfolgender Schweiß- und Montagearbeiten.

• Spleißen von männlichen/weiblichen Enden bei Vierkantrohren
• 90°-Bogen-Spleiß
• T-Stück-Spleiß für Rundrohre
• Spleißen für Durchgangslöcher
• 45°-Spleiß für Sechsecke
• Spleißen für Winkeleisen und U-Profile

Schnitt mit kurzen Reststücken
Die vier Spannfutter unterstützen Rückwärtsschneiden zur Erzeugung kurzer Reststücke und besseren Materialausnutzung.

Power-off Cutting Restart Technologie
Importierte Servomotoren mit absoluten Encodern ermöglichen das Wiederaufnehmen des Schneidens nach Stromausfall ohne Positionsverlust.

Caractéristiques / spécifications techniques

• Modell: TL660
• Laserleistung: 6000W–20000W
• X/Y-Achsen-Positioniergenauigkeit: ±0.1 mm/m
• Rundrohr-Bearbeitung: Φ80–Φ660 mm
• Vierkantrohr-Bearbeitung: 80×80–450×450 mm
• Tragfähigkeit Einzelrohrlager: 3000 kg
