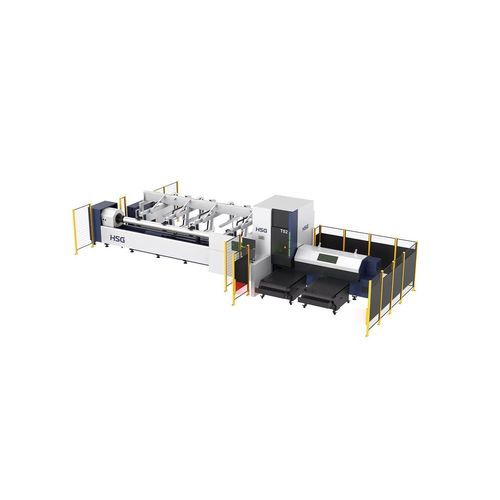

Laser-Schneidemaschine TS2

Faserlaserfür StahlProfil

Übersicht
Die TS2 ist eine Rohr-Faserlaserschneidmaschine für präzise und produktive Schnitte an Rohren und Profilen. Leistungsbereich standard: 3000W–6000W.

Leistung & Schneiden

• Maximale Verfahrgeschwindigkeit: 140 m/min; Beschleunigung bis 1,4G; Futterdrehzahl bis zu 140 U/min.
• Hochgeschwindigkeitskinematik und optimierte Bewegungssteuerung verkürzen Zykluszeiten.

Dynamisches Spannfutter

• Zwei digitale, intelligente Spannfutter serienmäßig für stabile Spannbedingungen.
• Automatische Rohrgrößenerkennung sowie Anpassung von Luftdruck und Spannkraft innerhalb von 2 Sekunden.
• Hinteres Spannfutter mit Luft- und Staubabsaugung für saubere Werkstücke und Arbeitsumgebung.

Bearbeitung mehrerer Rohrtypen

• Standardkonfiguration: zwei Klemmen für Rohre und Profile.
• Maximales Gewicht je Rohr: ≤ 300 kg.
• Rundrohr-Durchmesserbereich: Φ12–Φ273 mm; Vierkantrohre: 12×12–220×220 mm.
• Unterstützt Profile wie Kanalstahl, Winkelstahl und I-Träger.

HSG 3D-Schneidtechnologien (optional)
Optionaler HSG-LA4 Fasenkopf für komplexe Fasen (0–45°) und 3D-Konturarbeiten.

Dynamisches Entladen

• Intelligente Positionseinstellung anhand der Werkstücklänge mit Nachlaufklappe und zwei konkaven Nachlaufrädern für stabile Unterstützung während des Schneidens.

Effizientes automatisches Laden (optional)
Optionales vollautomatisches Ladesystem reduziert Ladezeiten auf bis zu 25 Sekunden und steigert die Effizienz.

Dynamische Unterstützung
Hochempfindliche, unabhängige Servo-Nachlaufunterstützung gewährleistet stabile Zuführung und verbesserte Schnittgenauigkeit.

HSG-X Intelligentes Busbetriebssystem
Busbasierte, klare Benutzeroberfläche zeigt Schnittdaten in Echtzeit und zentralisiert Kernfunktionen zur Vereinfachung der Bedienung.

3-in-1 Funktionalität (optional)
Optionale Integration von Laser-Schneiden, Hot-Melt-Bohrung und Gewindeschneiden für ein einstufiges Bearbeitungsverfahren zur Reduzierung von Nachbearbeitungsschritten.

Detektion der Nahtinnenschweißnaht (optional)
Optionales System erkennt Schweißnähte von innen präzise, verhindert Fehldetektionen durch äußere Rost-/Polier-Einflüsse und reduziert Ausschuss.

Eigenschaften / Spezifikationen

• Modelle: TS2, TS2-90.
• Leistung: 3000W–6000W.
• Schnittleistung Rundrohre: Φ12–Φ273 mm.
• Schnittleistung Vierkantrohre: 12×12–220×220 mm.
• Rohrlängenbereich: TS2: 1 m–6,5 m; TS2-90: 1 m–9,2 m.
• Entladelängen: TS2: 3 m / 4,5 m; TS2-90: 4,5 m / 6,5 m.
• Beschleunigung: 1,4G; Max. Verfahrgeschwindigkeit: 140 m/min; Futterdrehzahl: bis zu 140 U/min.
• Max. Einzelrohrgewicht: 300 kg.
• Optionen: HSG-LA4 Fasenkopf (0–45°), automatisches Laden (≈25 s), 3-in-1, Nahtinnendetektion.
