Faserlaser-Schneidemaschine TL730S

für MetallRohrCNC

Produktname

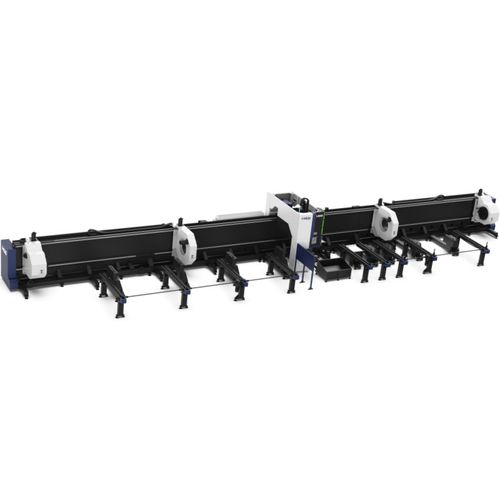

TLS TL730S Vollhub 4+1 Hochleistungs-Laserschneidmaschine zum Anfasen von Rohren

Übersicht
Der TLS TL730S ist eine Vollhub-Faserlaserschneidmaschine, ausgelegt für präzises Anfasen und die Bearbeitung schwerer Rohre. Sie unterstützt Laserleistungen von 12000W bis 20000W, verfügt über fortschrittliche Spannfutter und eine Regelung im geschlossenen Kreis für Prozessstabilität, hohe Positioniergenauigkeit und adaptive Spannkraft für verschiedene Rohrprofile und Durchmesser.

Hauptmerkmale

• Innovative 4+1-Spindelstruktur: kombinierte C3- und C4-Spannfutter bieten doppelte Unterstützung; 4-Punkt-Spannung im Ladebereich erhöht die Tragfähigkeit; 2-Punkt-Spannung nahe dem Schnittbereich sichert die Schnittgenauigkeit.
• Intelligentes digitales Spannfutter: Echtzeitkommunikation zwischen Spannfutter und CNC ermöglicht vollständige Regelung im geschlossenen Kreis, einschließlich Erkennung des Spannzustands, Messung des Rohrdurchmessers und adaptive Anpassung der Spannkraft.
• Anfasfähigkeit: spezialisierter Anfas-Schneidkopf für 0°–45° Fasen und Einzeldurchgangsformgebung zur Reduzierung nachfolgender Prozesse.
• Maximale Kapazität für schwere Rohre: Rundrohre Φ120–Φ715 mm, Vierkantrohre 120×120–500×500 mm, maximale Rohrlänge 16 m, Einzelrohrgewicht bis 4000 kg.

Zusätzliche Hinweise
Verfügbare Laserleistungsoptionen: 12000W–20000W. Produktmedien können Bilder und ein Demonstrationsvideo enthalten, das den TLS TL730S im Betrieb und typische Anwendungen zeigt.

Technische Daten

• Modell: TL730S
• Laserleistung: 12000W–20000W
• Positioniergenauigkeit X/Y-Achse: ±0,1 mm/m
• Schneidkapazität (Rundrohr): Φ120–Φ715 mm
• Schneidkapazität (Vierkantrohr): 120×120–500×500 mm
• Maximales Einzelrohrgewicht: 4000 kg
