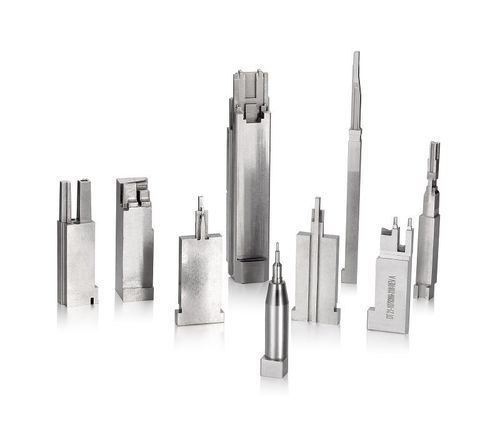

Wolfram-Einsatz

GewindeStahlkundenspezifisch

Produkt

• Produkt: kundenspezifische Formeinsätze
• Material: Wolframstahl
• Oberfläche: Wärmebehandlung
• Toleranz: ±0.002 mm
• Anwendung: Stanzform
• Käufer: Japan

Beschreibung
Wir haben über 100 präzise Formeinsätze, einschließlich Kavitäten und Kerne, für einen japanischen Kunden gefertigt. Die Produktion kombinierte CNC-Bearbeitung, Drahterodieren und Flächenschleifen, um eine Maßhaltigkeit bis ±0.002 mm zu erreichen. Die Bauteile reichten von wenigen Millimetern bis zu 500 mm Länge. Detaillierte Prüfberichte und Testergebnisse zu Maßen, Toleranzen, Oberflächen und Materialanalysen wurden bereitgestellt.

Projektdetails

• Artikelname: Stanzwerkzeug-Komponente
• Abmessungen: von wenigen Millimetern bis 500 mm
• Handwerk: Drahterodieren
• Oberfläche: Schleifen und Polieren
• Preis: Fabrikpreis — Anfrage für Angebot
• Verpackung: Schaumschutz
• Services: OEM oder ODM verfügbar

Fertigungsprozess

• [Werkzeugkonstruktion] 3D-Modellierung mit CAD-Software
• [Engineering-Meeting] Projektbestätigung durch fachkundige Ingenieure
• [CNC-Bearbeitung] Schruppen und Erzeugen der Grundgeometrie
• [EDM-Bearbeitung] Erzeugen präziser Geometrien und Merkmale
• [PG] Beseitigung von Oberflächenfehlern
• [Polieren] Verbesserung der Oberflächenqualität und Leistung
• [QC & IPQC] Prozess- und Endprüfungen zur Sicherstellung der Toleranzen
• [Verpackung & Lieferung] Verpackung und Versand nach Kundenanforderungen

Oberflächenbearbeitung

• Wärmebehandlung
• Nitrieren
• Polieren Ra 0.1
• Eloxieren
• Ultrakalte Behandlung
• CV
• Verchromen
• Al-Beschichtung
• TiCN-Beschichtung
• EP.cr3hd
• Schwärzen

Technologie

• Montage
• CNC-Bearbeitung
• In-Mold-Schweißen
• Metallstanzen
• PG
• Progressive Stanzwerkzeuge
• QC / IPQC
• Drahterodieren

Qualität und Prüfung
Umfassende Prüfberichte und Testdaten wurden bereitgestellt, die Maße, Toleranzen, Oberflächen sowie Materialanalysen dokumentieren, um die Spezifikationserfüllung nachzuweisen.

Über HLC
HLC ist auf Stanzen und Werkzeugbau spezialisiert. Das Engineering-Team entwickelt und konstruiert Formen nach Kundenanforderungen und liefert hochpräzise Formkomponenten mit fortschrittlichen Fertigungsmethoden.

Technische Spezifikationen

• Material: Wolframstahl
• Toleranz: ±0.002 mm
• Größenbereich: von wenigen Millimetern bis 500 mm
• Fertigungsverfahren: CNC-Bearbeitung, EDM, Flächenschleifen, Drahterodieren, Polieren
• Oberflächenbehandlungen: Wärmebehandlung, Nitrieren, Polieren Ra 0.1, Eloxieren, Ultrakalte Behandlung, CV, Verchromen, Al-Beschichtung, TiCN-Beschichtung, EP.cr3hd, Schwärzen
• Handwerk: Drahterodieren, Schleifen, Polieren
• Verpackung: Schaumschutz
• Services: OEM oder ODM verfügbar
• Anwendung: Stanzform
