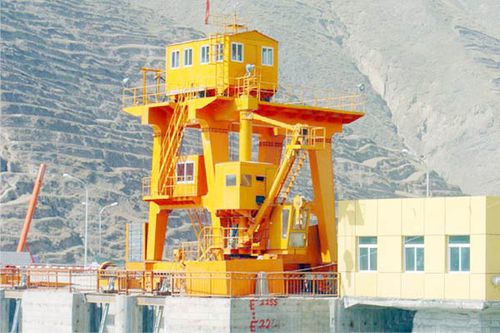

Portalkran für Wasserkraftwerk

zum Anheben

Weit verbreitet bei: Hubschleusen, Wasserkraftwerken und Rechenanlagen an Staudämmen. Portalkrane auf Staudämmen werden zum Heben von Hubschleusen, Wasserkraftwerken und Rechenanlagen an Staudämmen eingesetzt. Der Arbeitsbereich erstreckt sich entlang der Laufschienen als Linie oder Streifen. Die Konstruktion besteht aus Platten- oder Kastenträgern. Der Hubmechanismus sowie das Getriebe, das den Hub- und den Fahrantrieb des Krans antreibt, werden von Motoren angetrieben. Auf den Hauptträgern befindet sich eine geschlossene Steuerkabine. Die Hebeseile werden über eine flexible Seilvorrichtung an der Hubtraverse geführt. Der Kranfuß ist durch eine Puffervorrichtung und eine windfeste Schienenklemmvorrichtung geschützt. Es gibt zwei Arten von Portalkranen für Staudammkronen: 1. Einseitig: Der Hubmechanismus (Hebegurte/Haken) ist an der Laufkatze befestigt und fährt nur in Schienenrichtung auf den Hauptträgern, sodass er nur die Schleuse bzw. den Rechen auf einer Seite anheben kann. 2. Zweirichtungsbetrieb: Der Hubmechanismus auf dem Laufwagen kann sich senkrecht zur Schienenrichtung der Hauptträger bewegen und somit zum Anheben der Schleusentore bzw. Rechen an beiden Seiten (stromaufwärts und stromabwärts) verwendet werden.
