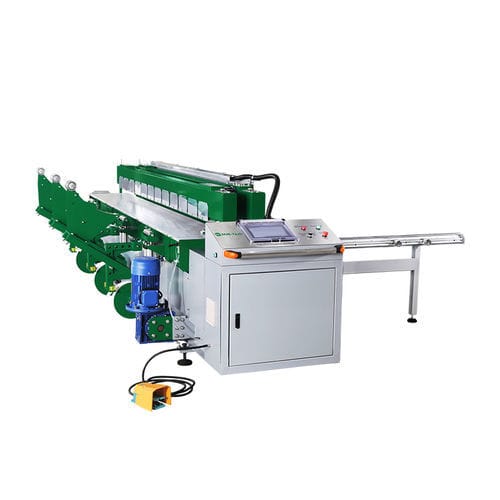

Schweißmaschine mit Heizplatte SWT-PZ3000

Längsnahtautomatischfür die Kunststoffindustrie

Übersicht
Schweiß- und Biegemaschine für thermoplastische Platten (PE, PP, PVC, PVDF, PC, ABS und Acryl-Doppelstegplatten). Ermöglicht horizontales Rundschweißen und das Biegen einer einzelnen Platte von 0° bis 95°. Die MM-Tech SWT-PZ3000 ist ein integriertes CNC-System für Schweißen und Biegen bis 3000 mm Plattenbreite, geeignet für Galvanikbecken, Luftkanäle und andere mittelgroße Kunststoffkonstruktionen.

Technische Tabelle

• Schweißbare Materialien: PE, PP, PVC, PVDF, PC, ABS, Acryl-Doppelstegplatten
• Max. Arbeitslänge (mm): 3000
• Schweißbare Dicke (mm): starre Platte 3–50; Hohlplatte bis 80
• Biegedicke (mm): 3–25
• Mindestzylinderdurchmesser (mm): 350
• Methode zur Druckeinstellung: digital
• Druckregler: SMC elektrisches Proportionalventil
• Leistungsaufnahme (kW): 17
• Stromversorgung: AC 380V 3P 50/60Hz
• Druckluftanschluss: 6–8 kg/cm²
• Zylindermotor: 4.4 kW
• Blechverriegelungsklemmen: pneumatisch
• Schweißsystem: CNC
• Display: WEINVIEW 10"
• Hardware-Bedienfeld: SIEMENS / MITSUBISHI PLC
• Volllaststrom (A): 33.5
• Stromkabelgröße: 4 × 6 mm²

Produktmerkmale

• Entspricht der Schweißnorm DVS2207
• Automatisches CNC-Schweißsystem für reproduzierbare Verbindungen
• Scharnierverbindungsschweißen für erhöhte Präzision
• Drahtlose Fernbedienung für Riemenmotor (optional)
• Vollautomatische Klemme für Aufrollen/Laminierung
• Pneumatische Verriegelungsklemmen mit Mehrpunkt-Hebesteuerung
• Thermostat mit zwei digitalen Anzeigen und stabile Heizplatte (Teflon-Beschichtung Dupont)
• Hochpräzise Positionierung der Platte für stabiles, reproduzierbares Erhitzen und geradliniges Schweißen
• Qualitätskomponenten: Festo, Siemens, Schneider Electric
• Optionen: Kipphebel- oder Säulen-Vorrichtung

Technische Spezifikationen

• Modell: SWT-PZ3000
• Max. Plattenbreite: 3000 mm
• Kompatible Materialien: PE, PP, PVC, PVDF, PC, ABS, Acryl
• Schweißbare Dicken: starre Platte 3–50 mm; Hohlplatte bis 80 mm
• Biegebereich: 0°–95°; Biegedicke 3–25 mm
• Mindestzylinderdurchmesser: 350 mm
• Steuerung: CNC mit SIEMENS / MITSUBISHI PLC und WEINVIEW 10" HMI
• Druckregelung: digital; SMC elektrisches Proportionalventil
• Stromversorgung: AC 380V 3P 50/60Hz; Leistung 17 kW; Volllaststrom 33.5 A; Kabel 4×6 mm²
• Zylindermotor: 4.4 kW
• Benötigte Druckluft: 6–8 kg/cm²
