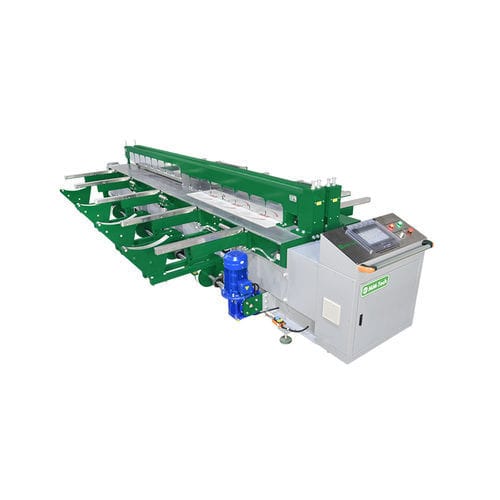

Stumpfschweißmaschine SWT-PH2000

PLC-gesteuertBenchtopfür Tanks

Kurze Beschreibung
Stumpfschweißmaschine für thermoplastische Platten (PE, PP, PVC, PVDF, PC, ABS, Acryl). Ermöglicht horizontale Rundschweißung und optional 90°-Vertikalverbindungen. Das Modell SWT-PH2000 bearbeitet Dicken von 3–25 mm bei maximaler Schweißlänge 2000 mm und ist für industrielle Anwendungen wie Tanks, Leitungen und Wasseraufbereitung ausgelegt. Präzise Heizplattensteuerung (±5 °C) und CNC-Steuerung sorgen für reproduzierbare Schweißnähte.

Wesentliche Fähigkeiten

• Schweißbare Materialien: PE, PP, PVC, PVDF, PC, ABS, Acryl (inkl. Doppelstegplatten)
• Schweißbare Dicke: 3–25 mm
• Max. Schweißlänge: 2000 mm
• Unterstützt horizontale Rundschweißung; 90° Vertikalverbindung optional
• Automatisches CNC-Schweißsystem mit präziser Heizplattenregelung (±5 °C)
• Teflonbeschichtete Heizplatte, pneumatische Verriegelungsklemmen, vollautomatische Rollklemme
• PLC-Steuerung mit 10" Touchscreen und kabelloser Fernbedienung für Riemenantrieb

Anwendungen

• Wasseraufbereitungssysteme
• Wassertanks und -behälter
• Chemikalienbehälter
• Belüftungsleitungen und Scrubber
• Beschichtungstanks
• Schwimmbäder
• Wassertanks für Feuerwehrautos
• Aquakultur

Produktmerkmale

• Konform mit Schweißnorm DVS 2207
• Automatisches CNC-System für Wiederholbarkeit
• Genaues Scharnier-/Winkel-Schweißen für bessere Verbindungsgenauigkeit
• Pneumatische Klemmen und mehrpunktgesteuertes Klemmenhubsystem
• Hochpräzise Plattenpositionierung, stabiles und reproduzierbares Erhitzen
• Hochwertige Komponenten (Festo, Siemens, Schneider Electric)
• Optionale Kipphebel- oder Säulenvorrichtung für Winkelverbindungen

Technische Tabelle (Schlüsselwerte)
Schweißbare Materialien: PE, PP, PVC, PVDF, PC, ABS, Acryl-Doppelstegplatten
Max. Arbeits-/Schweißlänge: 2000 mm
Schweißbare Dicke: 3–25 mm
Min. Zylinderdurchmesser: 350 mm
Druckeinstellung: Digital (SMC elektrisches Proportionalventil)
Leistungsaufnahme: 6,5 kW (Heizplatte 3,5 kW)
Netzversorgung: 230 V AC 1P 50/60Hz
Druckluft: 6–8 kg/cm²
Riemenantrieb Motor: 3 kW
Klemmen: pneumatische Verriegelungsklemmen, vollautomatische Rollklemme
Schweißsystem: CNC; Display: WEINVIEW 10"; PLC: SIEMENS / MITSUBISHI
Nennstrom: 22 A
Heizplattenbeschichtung: Teflon (DuPont)

Spezifikationen

• Modell: SWT-PH2000
• Materialien: PE, PP, PVC, PVDF, PC, ABS, Acryl
• Schweißbare Dicke: 3–25 mm
• Max. Schweißlänge: 2000 mm
• Min. Zylinderdurchmesser: 350 mm
• Druckregelung: digital (SMC Proportionalventil)
• Steuerung: CNC mit Siemens/Mitsubishi PLC und 10" WEINVIEW Touchscreen
• Leistung: 6,5 kW; Heizplatte 3,5 kW
• Versorgung: 230 V AC 1P 50/60Hz; Vollaststrom 22 A
• Druckluft: 6–8 kg/cm²
• Riemenantrieb: 3 kW; Netzkabel: 4 × 4 mm²
• Normen: DVS 2207
