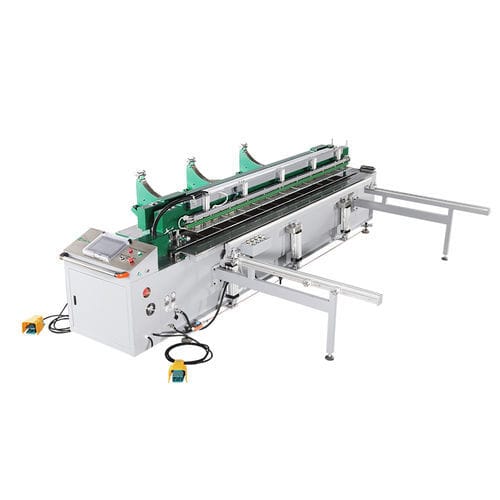

Pneumatische Biegemaschine SWT-PZ6000

für PVC-Profilefür Kunststoffprofilehorizontal

Übersicht
Die SWT-PZ6000 ist eine CNC-Schweiß- und Biegemaschine für thermoplastische Platten (PE, PP, PVC, PVDF, PC, ABS, Acryl-Doppelstegplatten). Sie ermöglicht horizontales Rundschweißen und Biegen einer einzelnen Platte von 0 bis 95° bei einer maximalen Arbeitsbreite von 6000 mm. Digitale Temperaturregelung, Servoantriebe und CNC-Steuerung sorgen für gleichmäßige Erwärmung sowie wiederholbare Schweiß- und Biegequalität und eignen sich für die Fertigung großer Behälter und industrieller Kunststoffleitungen.

Anwendungen

• Wasseraufbereitungssysteme
• Wassertanks und Behälter
• Abgasbehandlungs­türme
• Belüftungssysteme
• Schwimmbäder
• Scrubber
• Galvanik- und Prozessbehälter
• Wassertanks für Feuerwehrfahrzeuge
• Aquakulturbecken

Hauptmerkmale

• Entspricht der Schweißnorm DVS2207
• Automatisches CNC-Schweißsystem
• Scharnierverbindungs­schweißen für höhere Genauigkeit
• Drahtlose Fernbedienung für Riemenmotor
• Vollautomatische Klemme zum Aufrollen
• Pneumatische Verriegelungsklemmen
• Thermostat mit zwei digitalen Anzeigen
• Hochwertige Komponenten: Festo, Siemens, Schneider Electric
• Hochpräzise Positionierung, stabiles und reproduzierbares Erwärmen und geradliniges Schweißen
• Mehrpunkt-Klemmhubsteuerung
• Heizplatte mit DuPont-Teflon-Beschichtung
• Optionale Kipphebel- oder Säulenvorrichtungen und automatische Walzvorrichtungen
• Siemens/Mitsubishi SPS mit 10-Zoll WEINVIEW Touchscreen
• Schweißbare Dicken: starre Platte 3–50 mm; Hohlplatte bis 80 mm; Biegungsdicke 3–25 mm

Technische Daten

• Schweißbare Materialien: PE, PP, PVC, PVDF, PC, ABS, Acryl-Doppelstegplatten
• Max. Arbeitslänge: 6000 mm
• Schweißbare Dicke: starr 3–50 mm; hohl bis 80 mm
• Biegebereich/-dicke: 0–95°; 3–25 mm
• Mindestzylinderdurchmesser: 600 mm
• Druckeinstellung: digital; Druckregler: SMC elektrisches Proportionalventil
• Leistungsaufnahme: 28 kW; Versorgung: AC 380V 3P 50/60Hz; Volllaststrom: 59 A; Kabel: 4×10 mm²
• Druckluft: 6–8 kg/cm²
• Zylindermotor: 4.4 kW
• Blechverriegelungsklemmen: pneumatisch
• Schweißsystem: CNC
• Anzeige/Steuerung: 10-Zoll WEINVIEW; Siemens/Mitsubishi SPS

Modell

• Modell: SWT-PZ6000
• Maximale Arbeitsbreite: 6000 mm
