Elektrische Biegemaschine SWT-PZ1500

für PVC-Profilefür Kunststoffprofilefür Blech

Übersicht
Diese Schweiß- und Biegemaschine ist für die Verarbeitung thermoplastischer Platten ausgelegt (PE, PP, PVC, PVDF, PC, ABS, Acryl). Sie unterstützt horizontales Rundschweißen, Flachschweißen, Walzenbiegen und Blatt-für-Blatt-Biegen von 0° bis 95°. Sie eignet sich zur Fertigung von Behältern, Kanälen und Strukturbauteilen, wenn eine integrierte, platzsparende Anlage benötigt wird.

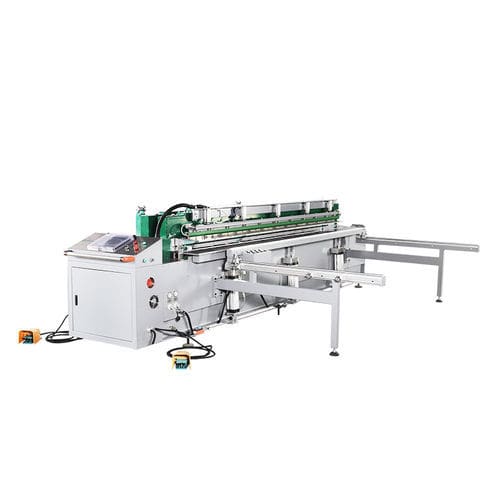

MM-Tech SWT-PZ1500
Die MM-Tech SWT-PZ1500 ist für präzise, reproduzierbare Bearbeitung von thermoplastischen Platten bis 1500 mm Arbeitsbreite konstruiert. Integrierte Funktionen: Flachschweißen, 5°–95° Biegen und Walzenbiegen in einer All-in-One-Einheit. Die Steuerung erfolgt über SPS (MITSUBISHI / SIEMENS) mit digitaler Temperaturregelung und 10" WEINVIEW Display. Wichtige Komponenten: SMC Proportionalventil für Druckregelung, DuPont Teflon-beschichtete Heizplatte und pneumatische Mehrpunktklemmen für stabile Positionierung.

Produktmerkmale

• Entspricht der Schweißnorm DVS2207
• Automatisches, CNC-gesteuertes Schweißsystem
• Scharnierverbindungs-Schweißen für höhere Gelenkgenauigkeit
• Drahtlose Fernbedienung für Riemenmotor
• Vollautomatische Klemme für Rollbiegen
• Pneumatische Verriegelungsklemmen mit Mehrpunkt-Hebesteuerung
• Thermostat mit zwei digitalen Anzeigen
• Hochpräzise Blechpositionierung, stabiles und reproduzierbares Erwärmen und Nivellieren
• Verwendet Komponenten von Festo, Siemens, Schneider Electric
• Optionen: Kipphebel- oder Säulenvorrichtung
• Schweißbare Dicke: 2–15 mm

Technische Daten (Kurz)
Schweißbare Materialien: PE, PP, PVC, PVDF, PC, ABS, Acryl-Doppelstegplatten
Max. Arbeitsbreite: 1500 mm
Schweiß-/Biegedicke: 2–15 mm
Biegebereich: 0°–95° (unterstützt 5°–95° und Walzenbiegen)
Mindestzylinderdurchmesser: 280 mm
Druckeinstellung: Digital (SMC elektrisches Proportionalventil)
Stromverbrauch: 8 kW
Netzversorgung: AC 380V 1P 50/60Hz
Druckluft: 6–8 kg/cm²
Zylindermotor: 2.2 kW
Blechverriegelungsklemmen: Pneumatisch
Schweißsystem: CNC
Display: 10" WEINVIEW
Steuerung: SIEMENS / MITSUBISHI SPS
Volllaststrom: 14 A
Stromkabel: 4 × 2.5 mm²

Anwendungen

• Behälter und Tanks
• Luftkanäle und Lüftungskomponenten
• Chemikalienbeständige Beschichtungen und Scrubber
• Galvanische Bäder und Prozessbehälter
• Aquakultur- und Wasseraufbereitungsanlagen

Eigenschaften / technische Spezifikationen

• Modell: SWT-PZ1500
• Marke: MM-Tech
• Max. Arbeitsbreite: 1500 mm
• Kompatible Materialien: PE, PP, PVC, PVDF, PC, ABS, Acryl-Doppelstegplatten
• Schweiß-/Biegedicke: 2–15 mm
• Biegen: 0°–95° (pro Blatt) und Walzenbiegen
• Steuerung: CNC-Schweißsystem mit SIEMENS / MITSUBISHI SPS und WEINVIEW 10" Display
• Druckregelung: digital, SMC elektrisches Proportionalventil
• Heizplatte: DuPont Teflon-Beschichtung
• Norm: DVS2207-konform
