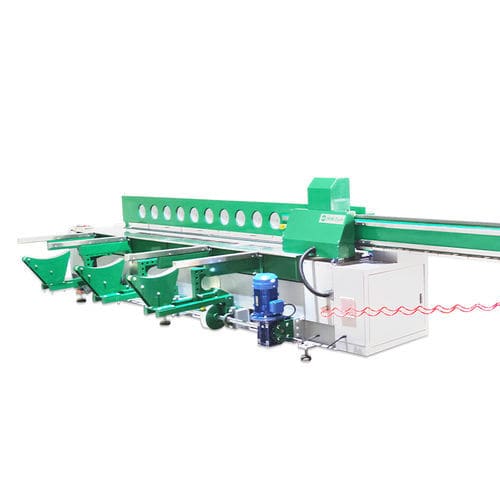

Stumpfschweißmaschine SWT-PH3000

PLC-gesteuertfreistehendfür PVC

Kurzbeschreibung
Die MM-Tech SWT-PH3000 ist eine CNC-Stumpfschweißmaschine für thermoplastische Platten. Sie ermöglicht horizontales Rundschweißen und kann optional für 90°-vertikale Verbindungen konfiguriert werden. Schweißbare Werkstoffe: PE, PP, PVC, PVDF, PC, ABS und Acryl-Doppelstegplatten.

Überblick
Die SWT-PH3000 ist für industrielle Anwendungen ausgelegt, die wiederholbare Schweißergebnisse bei großformatigen Platten erfordern. Die Steuerung erfolgt über SIEMENS/MITSUBISHI PLC mit 10-Zoll WEINVIEW-Touchdisplay; die Druckregelung ist digital mit SMC-Proportionalventil. Die Maschine verfügt über automatische Aufrollvorrichtungen, pneumatische Verriegelungsklemmen und eine Fernbedienung für den Riemenmotor, um kontinuierliche Schweißprozesse zu unterstützen.

Anwendungen

• Wasseraufbereitungssysteme und -behälter
• Große Wasserbehälter und Speichertanks
• Schwimmbäder
• Belüftungs- und Abgasbehandlungstürme
• Scrubber und Galvanikbecken
• Wassertanks für Feuerwehrautos
• Aquakulturbehälter

Technische Daten (Seitenangaben)

• Schweißbare Materialien: PE, PP, PVC, PVDF, PC, ABS, Acryl-Doppelstegplatten
• Max. Arbeitlänge (mm): 3000 mm
• Schweißbare Dicke (mm): Hartblech 3–50 mm (an anderer Stelle 3–40 mm angegeben); Hohlblech bis zu 80 mm
• Mindestzylinderdurchmesser (mm): 350 mm
• Druckeinstellungsmethode: Digital
• Druckregler: SMC elektrisches Proportionalventil
• Leistungsaufnahme (kW): 9 kW (Heizplatte 3P / 6 kW; Walzbandmotor 3 kW)
• Netz: AC 380V 3P 50/60Hz
• Druckluft: 6–8 kg/cm²
• Display: 10" WEINVIEW; Steuerung: SIEMENS / MITSUBISHI PLC

Produktmerkmale

• Entspricht der Schweißnorm DVS2207
• Automatisches CNC-Schweißsystem
• Scharnierverbindungs-Schweißen für bessere Ausrichtung
• Drahtlose Fernbedienung für den Riemenmotor
• Vollautomatische Klemme für Aufrollarbeiten
• Pneumatische Verriegelungsklemmen und Mehrpunkt-Hebesystem
• Dual-Digitalanzeige-Thermostat
• Hochpräzise Blechpositionierung, stabiles Erhitzen und geradliniges Schweißen
• Heizplatte mit DuPont-Teflonbeschichtung
• Komponenten: Festo, Siemens, Schneider Electric
• Optionen: 90°-Winkelvorrichtung und Kipphebel-/Säulenvorrichtung
