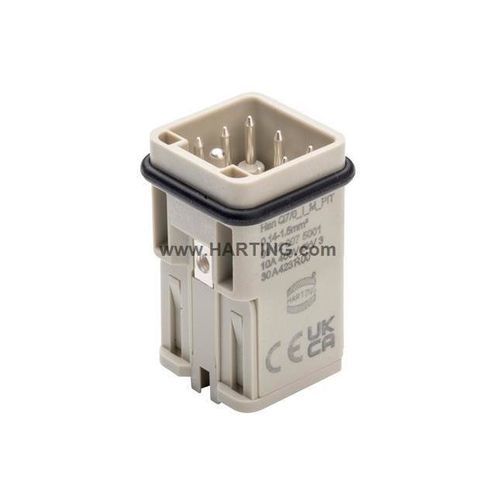

Netzsteckverbinder Han Q7/0_I_M_PIT_0.14-1.5außenzum EinfügenErdung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Netz
- Verbindungtyp
- außen, zum Einfügen
- Elektrische Merkmale
- Erdung
- Material
- Polycarbonat, Kupferlegierung, Silber
- Norm
- RoHS
- Weitere Eigenschaft
- für viele Verbindungszyklen
- Primärstrom
10 A
- Spannung
400 V
- Betriebstemperatur
Max: 125 °C
(257 °F)Min: -40 °C
(-40 °F)
Beschreibung
Übersicht
Identifikation
Version
Technische Eigenschaften
Materialeigenschaften
Spezifikationen und Zulassungen
Handelsdaten
Eigenschaften / technische Spezifikationen
- Produkt: Han Q7/0_I_M_PIT_0.14-1.5mm²
- Artikel-Nr.: 09 12 007 5001
- Serie: Han® Q
- Typ: Kontakt-Einsatz, Push-In, männlich
- Material (Einsatz): Polycarbonat (PC) — Farbe: RAL 7032 (steinig grau)
- Kontakte: 7 — Material: Kupferlegierung, Oberfläche silberplattiert
- Leiterquerschnitt: 0,14 ... 1,5 mm² (mit Aderendhülse 0,5 ... 1,5 mm² ohne Aderendhülse 0,14 ... 1,5 mm²)
- Nennstrom: 10 A — Größe: 3 A
Identifikation
- Artikel-Nr.: 09 12 007 5001
- Serie / Bezeichnung: Han® Q
- Identifikationscode: 7/0
Version
- Anschlussart: Push-In
- Polung: männlich
- Größe: 3 A
- Anzahl Kontakte: 7
- PE-Kontakt: Ja
Technische Eigenschaften
- Leiterquerschnitt: 0,14 ... 1,5 mm² (mit Aderendhülse 0,5 ... 1,5 mm² ohne Aderendhülse 0,14 ... 1,5 mm²)
- Nennstrom: 10 A
- Nennspannung: 400 V
- Nennstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Isolationswiderstand: > 10⁁10 Ω
- Grenztemperatur: -40 ... +125 °C
- Kontaktzyklen: ≥ 500
Materialeigenschaften
- Material (Einsatz): Polycarbonat (PC)
- Farbe (Einsatz): RAL 7032 (steinig grau)
- Material (Kontakte): Kupferlegierung
- Oberfläche (Kontakte): Silberplattiert
- Entflammbarkeitsklasse (UL 94): V-0
- RoHS: konform
- ELV-Status: konform
- China RoHS: e
- REACH Anhang XVII / Anhang XIV / SVHC: Nicht enthalten
- California Proposition 65: Nicht enthalten
- Brandschutz auf Schienenfahrzeugen: EN 45545-2 (2020-08) + A1 (2023-10)
- Anforderungssatz mit Gefährdungsstufen: R22 (HL 1-3), R23 (HL 1-3)
Spezifikationen und Zulassungen
- IEC 60664-1
- IEC 61984
Handelsdaten
- Verpackungsgröße: 10
- Nettogewicht: 17,4 g
- Ursprungsland: Rumänien
- EU-Tarifnummer: 85389099
- GTIN: 5713140451032
- eCl@ss: 27440205 Contact insert for industrial connectors
- UNSPSC 24.0: 39121522
Eigenschaften / technische Spezifikationen
- Artikel-Nr.: 09 12 007 5001
- Handelsname: Han® Q
- Serie: Han® Q
- Typ: Einsatz, Push-In, männlich
- Anzahl Kontakte: 7
- Leiterquerschnitt: 0,14 ... 1,5 mm² (mit Aderendhülse 0,5 ... 1,5 mm² ohne)
- Nennstrom: 10 A
- Nennspannung: 400 V
- Nennstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Isolationswiderstand: > 10⁁10 Ω
- Temperaturbereich: -40 ... +125 °C
- Material (Einsatz): Polycarbonat (PC), RAL 7032
- Kontakte: Kupferlegierung, silberplattiert
- Kontaktzyklen: ≥ 500
- Normen: IEC 60664-1, IEC 61984
- GTIN/EAN: 5713140451032
