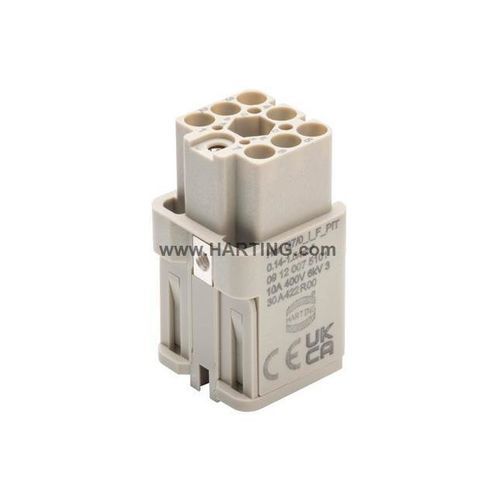

Steckverbinder-Modul / Stromversorgung Han Q7/0_I_F_PIT_0.14-1.5Netzrechteckiginnen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Stromversorgung, Netz
- Form
- rechteckig
- Verbindungtyp
- innen, zum Einfügen
- Elektrische Merkmale
- Spannung, Strom
- Material
- Polycarbonat, Kupfer, Silber
- Primärstrom
10 A
- Spannung
400 V
- Betriebstemperatur
Max: 125 °C
(257 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produktübersicht
Identifikation
Version & Mechanische Daten
Elektrische Eigenschaften
Umwelt- & Mechanische Eigenschaften
Material & Konformität
Handelsdaten
- Kategorie: Einsätze (Einsatz für rechteckigen Steckverbinder)
- Anschlussart: Push-In
- Polung: Buchse (weiblich)
- Material (Einsatz): Polycarbonat (PC)
- Farbe (Einsatz): RAL 7032 (stein-grau)
- Nennstrom: 10 A
- Größe: 3 A
- Anzahl Kontakte: 7
- Leiterquerschnitt: 0,14 ... 1,5 mm² (mit Aderendhülse), 0,5 ... 1,5 mm² (ohne Aderendhülse)
- Kontakte: Kupferlegierung, versilbert
Identifikation
- Kategorie: Einsätze
- Serie: Han® Q
- Identifikation: 7/0
- Artikel-Nr.: 09 12 007 5101
- GTIN: 5713140447912
Version & Mechanische Daten
- Anschlussart: Push-In
- Polung: Buchse (weiblich)
- Größe: 3 A
- Anzahl Kontakte: 7
- PE-Kontakt: Ja
- Steckzyklen: ≥ 500
Elektrische Eigenschaften
- Nennstrom: 10 A
- Nennspannung: 400 V
- Stoßspannung (Nenn): 6 kV
- Isolationswiderstand: >10^10 Ω
- Verschmutzungsgrad: 3
Umwelt- & Mechanische Eigenschaften
- Leiterquerschnitt: 0,14 ... 1,5 mm² (mit Aderendhülse); 0,5 ... 1,5 mm² (ohne Aderendhülse)
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
Material & Konformität
- Material (Einsatz): Polycarbonat (PC)
- Farbe (Einsatz): RAL 7032 (stein-grau)
- Material (Kontakte): Kupferlegierung
- Oberfläche (Kontakte): Versilbert
- Flammschutzklasse (UL 94): V-0
- RoHS: konform
- ELV-Status: konform
- China RoHS: e
- REACH Anhang XVII / ANHANG XIV / SVHC: Nicht enthalten
- California Proposition 65 Stoffe: Nicht enthalten
- Brandschutz für Schienenfahrzeuge: EN 45545-2 (2020-08) + A1 (2023-10), Anforderungssets: R22 (HL 1-3), R23 (HL 1-3)
Handelsdaten
- Verpackungsgröße: 10
- Nettogewicht: 20 g
- Herkunftsland: Rumänien
- Europäische Zolltarifnummer: 85389099
