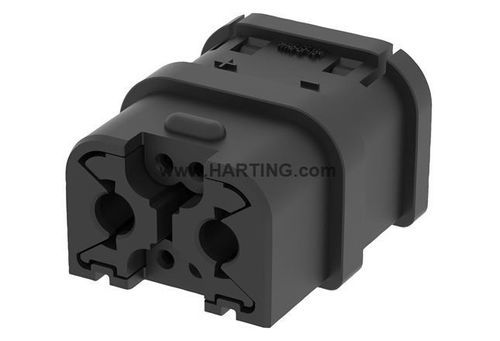

Kombinierter Steckverbinder Han MPC30_B_BS_2/4_F

DatenStromversorgungrechteckig

Übersicht
Kontaktset für rechteckige Han MPC-Gehäuse, das Leistungs- und Signalkontakte für industrielle Anwendungen kombiniert. Für Crimp-Anschluss ausgelegt; Schutzart IP40 im verbundenen Zustand.

Identifikation
Kategorie: Kontaktsets
Serie: Han MPC
Merkmale: DroneCAN-Protokoll

Version / Abschluss
Anschlussart: Crimp-Anschluss

• Bitte Crimpkontakte separat bestellen.
• Nicht unter elektrischer Last koppeln oder entkoppeln.
• Verarbeitung und Montage dürfen nur von geschultem Personal durchgeführt werden.
• Basisisolierung zwischen Leistungs- und Signalkontakten.
• Stecker darf im unverbundenen Zustand nicht unter Spannung stehen.

Material & Konformität
RoHS: konform
ELV-Status: konform
China RoHS: e
REACH Anhang XVII Stoffe: Nicht enthalten
REACH ANHANG XIV Stoffe: Nicht enthalten
REACH SVHC Stoffe: Nicht enthalten
California Proposition 65 Stoffe: Nicht enthalten
Brand- / Brandschutz bei Schienenfahrzeugen: EN 45545-2 (2020-08) + A1 (2023-10)
Anforderungssatz mit Gefährdungsstufen: R22 (HL 1-2); R23 (HL 1-3)

Handelsdaten
Verpackungseinheit: 10
Bruttogewicht: 7,04 g
Ursprungsland: Indien
EU-Zolltarifnummer: 85389099
eCl@ss: 27440113 Rechteckige Steckverbinder (Satz)

Technische Daten

• Leiterquerschnitt (Leistung): 0,37 ... 4 mm²
• Leiterquerschnitt (Signal): AWG 26 ... AWG 23
• Nennstrom (Signal): 1 A
• Nennspannung (Signal): 5 V
• Nennstoßspannung (Signal): 0,5 kV
• Verschmutzungsgrad (Signal): 3
• Nennstrom (Leistung): 30 A (allgemein)
• Kurzzeitstromfähigkeit: max. 180 A für 10 s (Han-Yellock® 4 mm²)
• Nennspannung (Leistung): 120 V DC
• Nennstoßspannung (Leistung): 2,5 kV
• Verschmutzungsgrad (Leistung): 3
• Grenztemperatur: -40 ... +90 °C
• Kontaktzyklen: ≥ 500
• Schutzart (IEC 60529): IP40 (verbunden)
