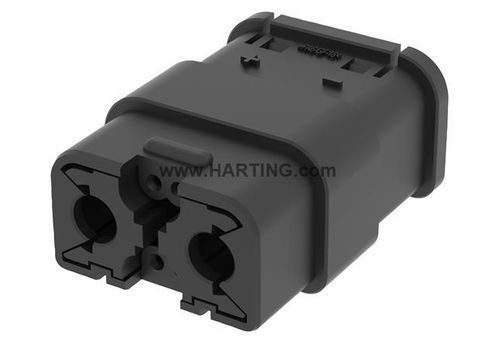

Stromversorgungs-Steckverbinder Han MPC60_B_BS_2/4_F

DatenCrimpIP40

Identifikation
Kategorie: Steckverbindersätze
Artikel-Nr.: 97 00 000 5827
Produkttyp: Steckverbindersatz für Crimpanschluss
Serie: Han® MPC
Merkmale: Unterstützung des DroneCAN-Protokolls

Version

• Anschlussart: Crimpanschluss
• Crimpkontakte bitte separat bestellen
• Nicht unter elektrischer Last koppeln oder trennen
• Bearbeitung und Montage nur durch geschultes Personal
• Basisisolation zwischen Leistungs- und Signalkontakten vorhanden
• Steckverbinder nicht in ungelötetem Zustand spannungsversorgen

Technische Merkmale

• Leitungsquerschnitt Leistung: 4 … 10 mm²
• Leitungsquerschnitt Signal: AWG 26 … AWG 23
• Nennstrom (Signal): 1 A
• Nennspannung (Signal): 5 V
• Nennstoßspannung (Signal): 0,5 kV
• Verschmutzungsgrad (Signal): 3
• Nennstrom (Leistung): 60 A
• Kurzfristiger Nennstrom (Leistung): max. 350 A für 10 s (mit Han® C 10 mm²)
• Nennspannung (Leistung): 120 V DC
• Nennstoßspannung (Leistung): 2,5 kV
• Verschmutzungsgrad (Leistung): 3
• Grenztemperatur: -40 … +90 °C
• Kontaktzyklen: ≥ 500
• Schutzart (IEC 60529): IP40 (in verbundenem Zustand)

Materialeigenschaften

• RoHS: konform
• ELV-Status: konform
• China RoHS: e
• REACH Anhang XVII: Nicht enthalten
• REACH Anhang XIV: Nicht enthalten
• REACH SVHC-Stoffe: Nicht enthalten
• California Proposition 65: Nicht enthalten
• Brandschutz für Schienenfahrzeuge: EN 45545-2 (2020-08) + A1 (2023-10) – Anforderungssätze: R22 (HL 1-2); R23 (HL 1-3)

Handelsdaten

• Verpackungsgröße: 10
• Reingewicht: 6,1 g
• Ursprungsland: Indien
• EU-Zolltarifnummer: 85389099
• eCl@ss: 27440113 Rechtecksteckverbinder (Satz)

Wesentliche Spezifikationen

• Serie: Han® MPC
• Typ: Steckverbindersatz für Crimpanschluss (Kontakte separat bestellen)
• Leitungsbereich Leistung: 4–10 mm²
• Leitungen Signal: AWG 26–23
• Nennstrom Leistung: 60 A (kurzzeitig bis 350 A für 10 s mit Han® C 10 mm²)
• Nennspannung Leistung: 120 V DC
• Nennstrom/-spannung Signal: 1 A / 5 V
• Schutz (verbunden): IP40
• Betriebstemperatur: -40 bis +90 °C
• Kontaktzyklen: ≥ 500
