Stromversorgungs-Steckverbinder Han Q5/0_I_F_PIT_0.5-2.5
innenzum EinfügenStrom

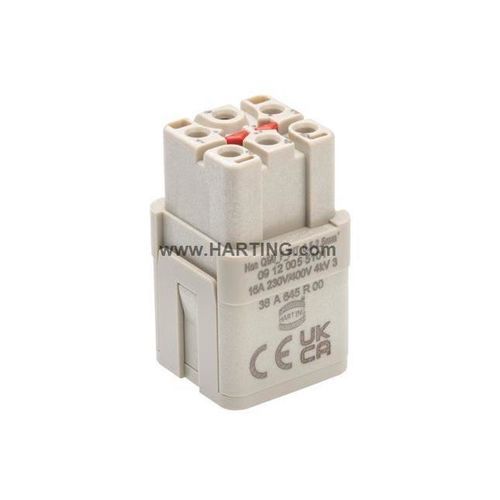

Stromversorgungs-Steckverbinder - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING - innen / zum Einfügen / Strom
Stromversorgungs-Steckverbinder - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING - innen / zum Einfügen / Strom
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Stromversorgung
Verbindungtyp
innen, zum Einfügen
Elektrische Merkmale
Strom, Spannung
Material
Polycarbonat, aus PC, Kupferlegierung, Silber
Norm
RoHS
Primärstrom

16 A

Spannung

Min: 230 V

Max: 400 V

Betriebstemperatur

Min: -40 °C
(-40 °F)

Max: 125 °C
(257 °F)

Beschreibung

Produktübersicht
  • Kategorie: Einsätze
  • Serie: Han® Q
  • Anschlussart: Push-In
  • Geschlecht: Buchse (weiblich)
  • Kontakte: 5
  • Querschnitt Leiter: 0,5 ... 2,5 mm²
  • Bemessungsstrom: 16 A
  • Größe: 3 A
  • Gehäusematerial: Polycarbonat (PC), RAL 7032 (stein-grau)
  • Kontaktmaterial: Kupferlegierung, versilbert


Identifikation
Artikel-Nr.: 09 12 005 5101
GTIN (EAN): 5713140447905

Technische Merkmale
  • Anschlussart: Push-In
  • Anzahl Kontakte: 5
  • PE-Kontakt: Ja
  • Leiterquerschnitt (mm²): 0,5 ... 2,5
  • Bemessungsstrom: 16 A
  • Größe: 3 A
  • Bemessungsspannung Leiter-Erde: 230 V
  • Bemessungsspannung Leiter-Leiter: 400 V
  • Bemessungsstoßspannung: 4 kV
  • Verschmutzungsgrad: 3
  • Isolationswiderstand: >10·10 Ω
  • Grenztemperatur: -40 ... +125 °C
  • Steckzyklen: ≥ 500


Materialeigenschaften
  • Einsatzmaterial: Polycarbonat (PC)
  • Einsatzfarbe: RAL 7032 (stein-grau)
  • Kontaktmaterial: Kupferlegierung
  • Kontaktoberfläche: Versilbert
  • Entflammbarkeitsklasse (UL 94): V-0
  • RoHS: konform
  • ELV-Status: konform
  • China RoHS: e
  • REACH Anhang XVII / ANHANG XIV / SVHC: Nicht enthalten
  • California Proposition 65: Nicht enthalten
  • Brandschutz für Schienenfahrzeuge: EN 45545-2 (2020-08) + A1 (2023-10); Anforderungen mit Gefährdungsstufen: R22 (HL 1-3), R23 (HL 1-3)


Spezifikationen und Zulassungen
IEC 60664-1
IEC 61984

Handelsdaten
  • Verpackungsgröße: 10
  • Netto-Gewicht: 21 g
  • Ursprungsland: Rumänien
  • Europäische Zolltarifnummer: 85389099
  • GTIN (EAN): 5713140447905
  • eCl@ss: 27440205 Contact insert for industrial connectors
  • UNSPSC 24.0: 39121522


Eigenschaften / technische Spezifikationen
  • Anschlussart: Push-In
  • Kontakte: 5 (weiblich)
  • Leiterquerschnitt: 0,5 ... 2,5 mm²
  • Bemessungsstrom: 16 A
  • Bemessungsspannung (L-E): 230 V; (L-L): 400 V
  • Bemessungsstoßspannung: 4 kV
  • Verschmutzungsgrad: 3
  • Grenztemperatur: -40 ... +125 °C
  • Material (Einsatz): Polycarbonat (PC); Farbe: RAL 7032
  • Material (Kontakte): Kupferlegierung; Oberfläche: Versilbert
  • Verpackung: 10 Stk.; Netto-Gewicht: 21 g; Herkunft: Rumänien
