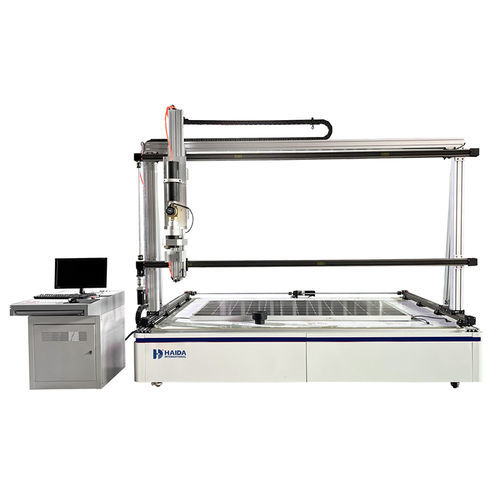

Impakt-Prüfmaschine 8082-HD

computergesteuertPC-steuerbarfür Solarzellen

Produktbeschreibung
Die Hagelschlag‑Prüfmaschine überprüft, ob PV‑Module Hagelschlag‑Einschläge aushalten, indem kalibrierte Eiskugeln mit kontrollierten Geschwindigkeiten auf die Modulfläche abgeschossen und die Aufprallparameter aufgezeichnet werden.

Prüfstandard
IEC61215-2:2021 MQT 17 Hail Test

Produktspezifikationen
Modell: 8082-HD
Geeignete Probenmaße: 2,4×1,2 m
X‑Achsen Hub: ca. 2,4 m
Y‑Achsen Hub: ca. 1,2 m
Positioniergenauigkeit: ≤ 1 mm
Aufprallfläche: 2,4×1,2 m (geeignet für verschiedene Paneelgrößen innerhalb dieses Bereichs)
Positioniersteuerung: PC‑Steuerung mit automatischer Positionierung
Maschinenmaterial: Aluminiumprofilkonstruktion

Geschwindigkeitsmesssystem und Theorie
A. Die Eiskugel passiert einen Infrarot‑Geschwindigkeitssensor; der Sensor erfasst die Durchgangszeit T und berechnet die Geschwindigkeit V = S / T anhand der Flugstrecke S.
B. Genauigkeit des Infrarot‑Sensors: ±5 %
C. Messbereich der Geschwindigkeit: 0–50 m/s

Spezifikationen der Eiskugelformen
Eine Form mit 6 Kavitäten und zwei Sätzen für 25 mm, 35 mm, 45 mm
Eine Form mit 4 Kavitäten und drei Sätzen für 55 mm, 65 mm, 75 mm
Formmaterial: spezielles Material für einfaches Entformen
Formherstellung: CNC‑Bearbeitung

Systemsoftware
Zweisprachige Software (Chinesisch/Englisch). Zeigt Aufprallpunkt, Aufprallgeschwindigkeit und Eiskugel‑Durchmesser an. Versuchsdaten können gespeichert, abgefragt und gedruckt werden. Exportformate: Word, Excel, PDF, JPG etc.

Startvorrichtung
Stromquelle: Luftkompressor
Luftdruck: 6–8 bar
Manuelle Befüllung der einzelnen Eiskugeln
Laufrohrlänge: ca. 940 mm (wechselbare Läufe verfügbar)
Führungen: hochwertige importierte Führungsbahnen
Antrieb: importierter Servomotor mit Synchronrad

Produktvorteile

• Zusammenarbeit mit professionellen Zulieferern zur Sicherstellung der Komponentenrückverfolgbarkeit und gleichmäßiger Lieferungen.
• Marktorientierte Preisgestaltung zur Bereitstellung wettbewerbsfähiger und kosteneffizienter Lösungen.
• Dediziertes QC‑Team führt Inspektionen während der Produktion und vor dem Versand nach AQL‑Standards durch.
• Professionelle Verarbeitung, geeignet für Labor‑ und Produktionsumgebungen.

Technische Daten

• Modell: 8082-HD
• Geeignete Probenmaße: 2,4 × 1,2 m
• X‑Achsen Hub: ca. 2,4 m
• Y‑Achsen Hub: ca. 1,2 m
• Positioniergenauigkeit: ≤ 1 mm
• Aufprallfläche: 2,4 × 1,2 m
• Steuerung: PC‑Steuerung mit automatischer Positionierung
• Geschwindigkeitsmessung: Infrarot‑Sensor; Genauigkeit ±5 %; Bereich 0–50 m/s
• Eiskugelformen: Sätze für Durchmesser 25, 35, 45, 55, 65, 75 mm; CNC‑bearbeitet; leichtes Entformen
• Start: pneumatisch (Kompressor), 6–8 bar; manuelle Befüllung; wechselbares Laufrohr (~940 mm)
• Maschinenrahmen: Aluminiumprofilstruktur
• Antrieb: Servomotor mit Synchronrad; importierte Führungsbahnen
• Software: zweisprachig (Chinesisch/Englisch); zeigt Punkt/Geschwindigkeit/Durchmesser; Daten speichern/abfragen/drucken; exportiert Word/Excel/PDF/JPG
