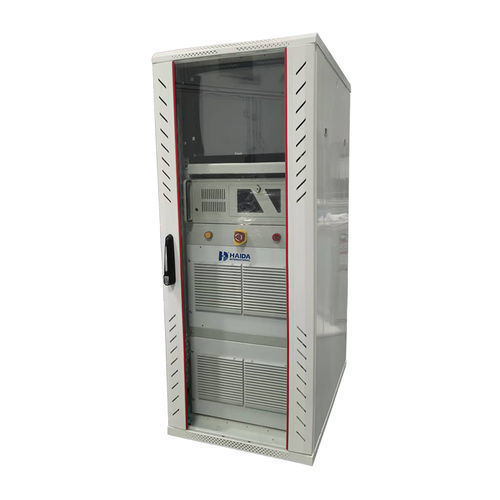

Stabilitäts-Prüfmaschine 8086-HD

LeistungStromSpannung

Produktbeschreibung
System zur Prüfung von Potentialinduzierter Degradation (PID) und thermischen Prüfungen von Bypass-Dioden für photovoltaische (PV) Module. Das System simuliert starke elektrische Felder und feucht-warme Bedingungen, legt kontrollierte positive und negative Hochspannungen an Modulanschlüsse und Rahmen an und lässt sich mit Klimakammern für kombinierte Temperatur-/Feuchtigkeitsbelastungen koppeln. Entwickelt für Labor- und Produktionsqualifikation kristalliner Silizium-PV-Module.

Prüfnormen

• IEC61215-2: 2021 MQT 21 Potential Induced Degradation Test
• IEC 62804-1-1:2020 Photovoltaic (PV) modules - Test methods for the detection of potential-induced degradation Part 1-1 Crystalline silicon – Delamination
• IEC 63209:2019 Extended-stress testing of photovoltaic modules

Produktspezifikationen
Modell: 8086-HD
DC-regulierte Stromversorgung: 12 unabhängige Kanäle mit Überwachung und Steuerung; jeder Kanal kann die Polung der Spannung unabhängig steuern
Spannungsbereich: -2000V bis 2000V
Spannungsauflösung: 1V
Spannungsstabilität: Bei Dauerbetrieb 1000V, 1500V und 2000V Schwankung ≤2% innerhalb von 500 Stunden
Anschlussmethode: Modulrahmen geerdet, Stecker kurzgeschlossen und dann an die Hochspannungsanschlussstelle verbunden. Für Negativspannungsprüfung und positive Spannungswiederherstellung ist nur ein Polumschalten erforderlich, ohne Verbindungsänderung
Spannungsgenauigkeit: ±3% (Referenz CNAS-CL01-A021:2018)
Spannungstoleranz: 0,5% (Referenz IEC 62804-1-1:2020)
Strommessbereich: 0–1 mA; Auflösung: 0,01 μA (gemäß IEC 62804-1-1:2020)
Messintervall: ≤5 Minuten (softwareseitig einstellbar)
Sicherheitsfunktionen: Überstromalarm, Überspannungsalarm, Übertemperaturalarm; Kommunikationsschnittstelle zur Umweltprüfkammer
Stromversorgung: Einphasen, 220V, 50Hz

Produktvorteile

• Qualitätssicherung: Zusammenarbeit mit spezialisierten Zulieferern und laufende Produktionsüberwachung
• Kosteneffizienz: marktgerechte Preisgestaltung zur Optimierung der Gesamtbetriebskosten
• QC-Team: Inspektionen während der Produktion und Endkontrollen vor dem Versand nach AQL-Standards
• Laborgeeignetes Design: professionelles Gehäuse und Integration für Prüfstände und Racks

Technische Daten

• Modell: 8086-HD
• Kanäle: 12 unabhängige DC-regulierte Stromkanäle
• Spannungsbereich: -2000V bis 2000V
• Spannungsauflösung: 1V
• Spannungsstabilität: ≤2% Schwankung bei Dauerbetrieb (1000/1500/2000V) innerhalb 500 Stunden
• Spannungsgenauigkeit: ±3% (CNAS-CL01-A021:2018)
• Spannungstoleranz: 0,5% (IEC 62804-1-1:2020)
• Strommessbereich: 0–1 mA; Auflösung 0,01 μA
• Messintervall: ≤5 Minuten (softwareseitig einstellbar)
• Schutzfunktionen: Überstrom-, Überspannungs- und Übertemperaturalarme; Kommunikationsschnittstelle zur Umweltprüfkammer
• Stromversorgung: Einphasen, 220V, 50Hz
