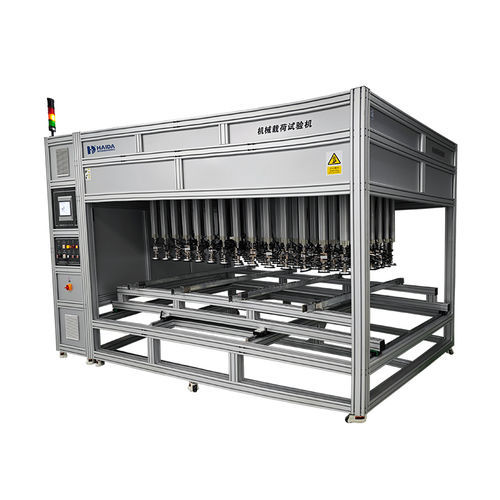

Prüfmaschine / dynamischer Druck HD-E910

statische Belastungautomatischcomputergesteuert

Produktbeschreibung
Haida HD-E910 simuliert Wind- und Schneelasten auf Photovoltaik(PV)-Modulen durch kombinierte Vorwärtsdruck- und Rücksaugungsmodi. Das System unterstützt statische und dynamische mechanische Prüfungen, um extreme Klimabedingungen (Wüste, Hochland) nachzustellen und die mechanische Integrität sowie Durchbiegung der Module unter Last zu überprüfen.

Prüfnormen

• IEC 61215-2:2021 MQT16 Statische mechanische Belastungsprüfung
• IEC 61215-2:2021 MQT20 Dynamische mechanische Belastungsprüfung
• ANSI/UL 1703:2018 Mechanische Belastungsprüfung
• IEC 62782:2016 Dynamische mechanische Belastungsprüfung

Produktvorteile

• Beste Qualität: Zusammenarbeit mit professionellen Lieferanten; Fokus auf Komponentenqualität, termingerechte Lieferung und Kundendienst.
• Faire Preise: marktgerechte Preisgestaltung für kosteneffiziente Prüflösungen.
• QC-Team: interne Qualitätskontrolle prüft Einheiten während der Produktion und vor dem Versand.
• Professionelles Design: industrielles Erscheinungsbild und bedienerfreundliches Steuerungslayout für Labor und Fertigung.

Technische Daten

• Modell: HD-E910
• Maximale Probengröße: 2600 × 1400 mm (L × B)
• Zylinderhub: 400 mm; Zylindertyp: geringer Reibung
• Anzahl & Anordnung der Zylinder: 72 Saugnapf-Sätze (12 × 6), Abstände horizontal und vertikal einstellbar
• Abstand Zylindermitte/Kante: Abstand der Mittelpunkte ≤ 20 cm; Mittelpunkte der Randzylinder ≤ 20 cm vom Modulrand
• Druckverfahren: Kombination aus Abwärtsdruck und Aufwärtszug; stufenlose und gleichmäßige Erhöhung der Last per Software
• Statischer mechanischer Lastbereich: Abwärts 800–12.000 Pa; Aufwärts 800–6.000 Pa (softwaregesteuert)
• Dynamischer mechanischer Lastbereich: -2.500 bis +2.500 Pa; Zyklusrate 3–7 Zyklen/min (softwaregesteuert)
• Verformungserkennung: Infrarot berührungslos, Messbereich ±10 cm, Genauigkeit ±0,5 mm; bis zu 7 konfigurierbare Messpunkte in einer Ebene
• Durchbiegungserkennung: Laser berührungslos, Messbereich ≥10 cm, Genauigkeit ±0,5 mm; 5 konfigurierbare Messpunkte
• Temperaturüberwachung: ein T-Typ Thermoelement; Kalibrierpunkt 25°C
• DC-Stabilisierte Stromversorgung zur Modulaktivierung: 120 V, 5 A
• Controller: Touchscreen mit Datenspeicherung; USB-Export nach Excel/PDF und Grafiken; konfigurierbarer Prüfungsdruck, Zyklenanzahl/dauer und Abtastfrequenz; programmierbare Druckprozesse; individuelle Steuerung der Saugnapfdrücke; Anzeige und Export von Echtzeit- und historischen Kurven
• Sicherheit: Druckluftversorgung mit Sicherheitsventil und Statusanzeigen; Alarm und automatische Abschaltung bei Prüfausfall
• Benötigte Druckluftquelle (vom Benutzer gestellt): 0,6–0,8 MPa
• Stromversorgung: Einphasen 220 V, 50 Hz
• Ungefähre Maschinenabmessungen: 3700 × 2000 × 2300 mm (B × T × H)
