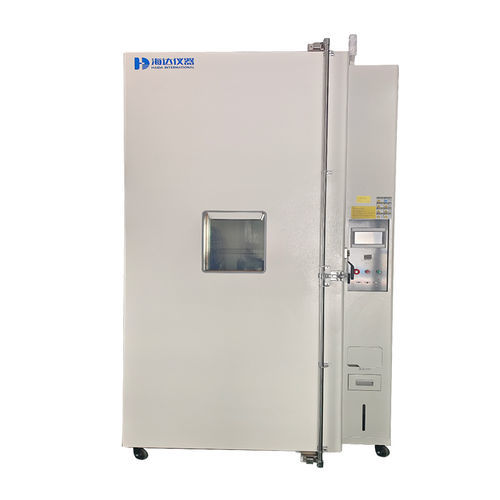

Thermostatische Prüfkammer HD-E708-6

FeuchteTemperaturUmwelt

Produktbeschreibung
Die Prüfkammer für thermische Schnellzyklen HD-E708-6 bietet einen großen Regelbereich von Temperatur und Feuchte für Umweltprüfungen von Solarmodulen. Sie ist ausgelegt für Thermische Zyklustests, Feuchte-Gefrier-Tests und Prüfungen auf feuchte Wärme entsprechend photovoltaischen Prüfanforderungen. Wählen Sie das passende Modell nach benötigter Leistung und Prüfbereich aus.

Prüfnormen

• IEC61215:2021 MQT 11 Thermal cycling test
• IEC61215:2021 MQT 12 Humidity-freeze Test
• IEC61215:2021 MQT 13 Damp heat test
• IEC 62892:2021
• IEC 63126:2020

Hauptmerkmale

• Modell: HD-E708-6; Volumen: 6885 L; Innenmaß (B×T×H): 1700×1500×2700 mm
• Temperaturbereich: -40 °C bis +100 °C; Schwankung ±0,5 °C; Gleichmäßigkeit ≤2 °C
• Auf-/Abwärmrate: 3,3 °C/min (lineare Regelung) @ -40~85 °C
• Feuchtebereich: 20%–95% rF; Schwankung ±3% rF; Gleichmäßigkeit ±2% rF
• Kompressor: Germany Bock; Kältemittel: R404A; Kühlung: einstufige Kompression; Wassergekühlte Option
• Innenmaterial: SUS#304 Edelstahl (Spiegel-Finish); Außen: kaltgewalztes Blech mit Ofenlackierung
• Isolierung: 100 mm Polyurethan-Hartschaum + 100 mm Glasfaser hoher Dichte
• Beobachtungsfenster: Doppelverglastes vakuumverstärktes Glas mit interner Abtauffolie
• Prüföffnung: 100 mm Durchmesser für Kabeldurchführung; Probenträger: kundenspezifischer Halter

Technische Daten

• Modell: HD-E708-6
• Volumen: 6885 L
• Innenmaße (B×T×H): 1700 × 1500 × 2700 mm
• Außenmaße (B×T×H): ca. 3000 × 3100 × 3100 mm
• Einzelprobenmaß: 2400 × 1400 × 35 mm
• Anzahl Prüfproben: 12 Stück
• Innenmaterial: SUS#304 Edelstahl, Spiegel-Finish
• Außenmaterial: kaltgewalztes Blech mit Ofenlackierung
• Temperaturbereich: -40 °C bis +100 °C
• Temperaturschwankung: ±0,5 °C
• Temperaturgleichmäßigkeit: ≤ 2 °C
• Auf-/Abwärmerate: 3,3 °C/min (lineare Regelung) @ -40~85 °C
• Feuchtebereich: 20%–95% rF
• Feuchteschwankung: ±3% rF
• Feuchtegleichmäßigkeit: ±2% rF
• Stromversorgung: Drehstrom 380V 50Hz, 50KW, 100A
• Kompressor: Germany Bock
• Kältemittel: R404A
• Kühlmethode: einstufige Kompression; wassergekühlte Option (Wassertank vom Kunden)
• Heizsystem: Nichrome Edelstahl-Heizung
• Verdampfer: Lamellenrohr-Wärmeübertrager
• Trocknerfilter: Entfernt Restfeuchte und saure Stoffe; schützt Expansionsventil und Kapillarrohr
• Probenträger: kundenspezifischer Halter ×1
• Prüföffnung: Durchmesser 100 mm für Kabeldurchführung
• Isolierung: 100 mm Polyurethan-Hartschaum + 100 mm Glasfaser hoher Dichte
• Beobachtungsfenster: Doppelverglastes vakuumverstärktes Glas mit interner Abtauffolie
• Innenausführung: SS304 korrosionsbeständig, doppelte Wand, satinierte Oberfläche

Anwendungen

• Umweltqualifizierung von Photovoltaik-Modulen und -Zellen
• Elektronik, Werkstoffe, elektrische Komponenten, Automotive, Metalle
• Luft- und Raumfahrtmaterialien sowie Bauteile, die Transport-, Lager- und Einsatzbedingungen ausgesetzt sind

Optionen & Zubehör

• Kundenspezifische Probenträger und Einsätze
• Datenaufzeichnung und externe Überwachungs-Schnittstellen
• Zusätzliche Zugangsöffnungen und Kabeldurchführungen
• Wassergekühlte Kondensator-Option (Wassertank vom Kunden)

Hinweis - Innenraum
Innenraum und Fundamentplatte sind aus korrosionsbeständigem SS304, doppelwandig satinierte Ausführung; sorgen Sie für fachgerechte Erdung und einen vom Kunden bereitgestellten Wassertank, falls die wassergekühlte Option gewählt wird. Temp. & Humid. Chart: https://img.yfisher.com/m5916/1768025823829-nifdufudz.png
