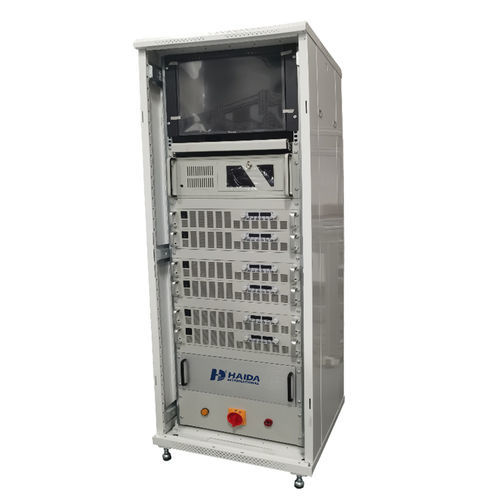

Leistungsüberwachungssystem 8079-HD

TemperaturSpannungStrom

Produktübersicht
Dieses System bietet kontinuierliche Überwachung der Leiterbahn-Kontinuität von photovoltaischen (PV) Modulen und ist in Thermozyklustestkammern integriert, um Temperatur und Strom während Umwelttests aufzuzeichnen.

Hauptmerkmale

• Kontinuierliche Überwachung der Schaltkreis-Kontinuität von PV-Modulen während thermischer Zyklen.
• Modell 8079-HD mit DC-Konstantstromversorgungen.
• 12 unabhängige Versorgungskanäle für gleichzeitige Prüfungen.
• Automatische Stromumschaltung und Überwachung gemäß IEC 61215-2:2021.
• Direkter Anschluss an Temperatursensoren und Echtzeitdarstellung von I/V/T-Kurven.

Technische Daten

• Modell: 8079-HD
• Netzteiltyp: DC Konstantstrom
• Anzahl Netzteile: 12 Einheiten
• Konformität/Umschaltung: Stromumschaltung und Überwachung gemäß IEC 61215-2:2021
• Temperatur/Strom-Betrieb: Kontinuierlicher Strom während der Heizphase bei der spezifizierten Stromstärke für −40 °C bis +80 °C; in der Abkühlphase wird der Strom während des Niedertemperatur-Pausenintervalls auf ≤1,0 % der gemessenen STC-Spitzenleistung reduziert; Verzögerung der Stromanwendung ist zulässig, falls die Temperaturänderungsrate 100 °C/Stunde übersteigt, bis −20 °C.
• Überwachung: Anschluss individueller Temperatursensoren, Echtzeit-I/V/T-Visualisierung und Ereignisprotokollierung.
• Datenmanagement: Excel-Export, Wiederverwendung historischer Daten, konfigurierbare Speicherung (Standard 60 Sekunden).

Prüfverfahren und Anforderungen

• Mechanische Anforderung: ein 5 N Gewicht, das an den elektrischen Anschlüssen des Moduls befestigt werden kann.
• Anschlüsse: Temperatursensoren anschließen und den positiven Pol jedes Moduls an den jeweiligen positiven Anschluss des Netzteils verbinden; den zweiten Pol entsprechend anschließen.
• Stromvorgaben: Während der Heizphase kontinuierlichen Strom gemäß technischer Spezifikation für −40 °C bis +80 °C anwenden; in der Abkühlphase, während des −40 °C Aufenthalts und wenn die Temperatur über 80 °C liegt, den Strom zur Kontinuitätsüberwachung auf ≤1,0 % der gemessenen STC-Spitzenleistung reduzieren.
• Verzögerungsregel: Erhöht sich die Temperatur am tiefsten Punkt schneller als 100 °C/Stunde, darf die Stromanwendung bis zum Erreichen von −20 °C verzögert werden.

Software-Funktionen

• Zeitsteuerung: Start-/Endzeit-Einstellungen und Auto-Stop-Funktion.
• Datenexport: Speichert im Excel-Format mit wiederverwendbarem historischen Export.
• Echtzeit-Anzeige: I/V/T-Kurvenvisualisierung je Kanal.
• Alarmsystem: protokolliert Zeitstempel, Objekt und Ereignisbeschreibung zur Fehlerverfolgung.
• Aufbewahrung: Anzeige und Einstellung der Aufbewahrungszeit für gespeicherte Daten (Standard 60 Sekunden).
• Unterstützung gespeicherter Excel-Dateien für Messaufzeichnungen und Analysen.

Anwendungen

• Serientests und Qualitätskontrolle von PV-Modulen in der Produktion.
• Umwelttests und thermische Zyklentests in F&E und Prüfstellen.
• Zuverlässigkeits- und Alterungsstudien für Photovoltaikmodule.

Konformität

• Entwickelt zur Erfüllung der Prüf- und Überwachungsanforderungen der IEC 61215-2:2021 für Kontinuitätsprüfungen bei thermischen Zyklen von PV-Modulen.
