Kontrollsystem zur Überwachung MULTIPOINT II

NiveauProzessLicht

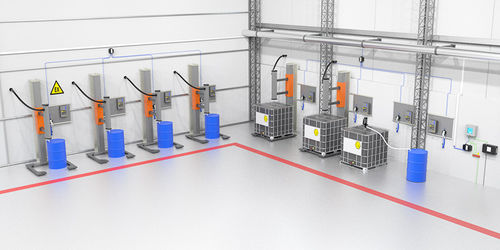

Das MULTIPOINT II-System ist ein Gerät zur gleichzeitigen Kontrolle der Erdung von bis zu 8 selbsttätigen oder miteinander verbundenen Systemkomponenten. Gemäß den Richtlinien der internationalen Normen für die Kontrolle unerwünschter statischer Entladungen wird die Korrektheit der Erdung vom System nur dann bestätigt, wenn der Widerstand des Erdungsknotens auf jedem Kanal weniger als 10 Ω beträgt. Ist diese Bedingung nicht erfüllt, blockiert das System den technologischen Prozess. Funktionsprinzip des Systems Die Korrektheit der Erdung wird durch die Überwachungseinheit kontrolliert, mit der jedes an das System angeschlossene Bauteil ausgestattet ist. Ein Lichtsignal (grüne oder rote LEDs) zeigt die Richtigkeit der Erdung an. Wenn sie nicht korrekt ist, blockiert das System den technologischen Prozess. Mit einem berührungslosen Schalter, mit dem das System ausgestattet ist, kann der Prozess gestoppt oder das akustische Signal ausgeschaltet werden (bei Verlust der Erdung einer der Komponenten). In der Anlage zur Herstellung von Alkydharzen, in der explosionsgefährdete Bereiche definiert sind, besteht bei den durchgeführten technologischen Prozessen die Gefahr von elektrostatischen Entladungen. Diese wiederum stellen eine potenzielle Zündquelle dar, die bei einer Explosion oder einem Brand zu schwerwiegenden Folgen führen kann. Der Hersteller, der das Sicherheitsniveau in seinem Werk erhöhen und gleichzeitig die Anforderungen des Versicherers an eine wirksame Erdung von Anlagen und Prozessausrüstung erfüllen wollte, beauftragte unser Unternehmen mit der Auswahl geeigneter technischer Lösungen. Die Aufgabe umfasste die Auswahl und Lieferung mehrerer Typen von Erdungsanlagen für verschiedene Zwecke für insgesamt 22 Arbeitsplätze.
