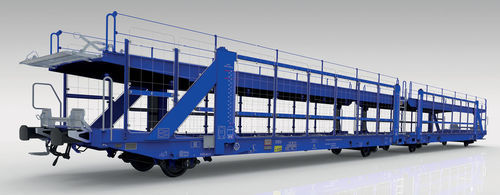

Der Laaers-Wagen Typ L07A ist für den Transport von PKW und Kleintransportern auf Normalspurgleisen 1.435 mm sowie auf 1.668 mm Gleisen (Spanien) ausgelegt.
Der Unterrahmen ist so ausgelegt, dass austauschbare Radsätze gemäß dem Schema im UIC-Faltblatt 430-1 möglich sind.
Der Wagen ist mit einer Schutzgeländeranlage auf dem oberen Deck und Drahtgitter-Schutzplatten auf dem unteren Deck ausgestattet.
Die Laufdecks sind mit einer rutschhemmenden Beschichtung versehen.
Die obere Ladeplattform ist stufenlos von 1.500 mm bis 3.350 mm über Schienenoberkante verstellbar. Das Heben erfolgt über ein Spindelsystem, bestehend aus:
einer Überlastkupplung im Antriebsgetriebe zum Schutz gegen Überlast an den Endlagen,
einer speziellen Sperrvorrichtung gegen Selbstsenken des oberen Decks,
zusätzlichen Verriegelungen, die das gesamte Hebesystem gegen Selbstsenken während der Fahrt schützen.
Entwickelt nach TSI, EN und Gruppenstandards für den GE-Betrieb.
Möglichkeiten
Die obere Ladeplattform ist von 1.500 mm bis 3.350 mm über Schienenoberkante verstellbar, um verschiedene Ladekonfigurationen zu ermöglichen.
Transport von Fahrzeugen bis zu 2,8 t (abhängig von den Abmessungen).
Maximale horizontale Radkraft vom transportierten Fahrzeug bis zu 1,0 t.
Lademöglichkeiten abhängig von den Fahrzeugabmessungen; das obere Deck kann auf 1.500 mm abgesenkt werden, um den Wagen als Flachwagen zu nutzen.
Der Wagen ist mit 56 Radblockern ausgestattet, die mit dem Fuß bedient werden können, um Fahrzeuge schnell zu sichern.
Lastgrenzen-Tabelle Basierend auf der Tragfähigkeit der Radsätze (18 t):
A: 30 t
B: 34 t
C: 34 t
S: 30 t
120 kph: 00.0 t / 00.0 t / 00.0 t
Parameter
Wagenlänge über Puffer: 31.000 mm
Rahmenlänge: 14.560 mm
Puffer-/Kupplungsachsenhöhe über ToR (leer, Neuwagen): 1.040 / 1.020 mm
Radsatzstand: 10.000 mm
Abstand zwischen den Endachsen: 25.200 mm
Raddurchmesser: 760 mm
Bremsklötze: Jurid 816 M
Bremsentyp: KE-GP-A(K)-2×10"
Feststellbremse: vom Boden aus betätigbar
Puffertyp: Kategorie A, Hub 105 mm
Schraubenkupplung am Ende: 850 kN
Zugvorrichtung mit Zughaken am Ende: 1.000 kN
Zugvorrichtung in der Mitte: 1.200 kN
Kurzkupplung in der Mitte: 1.200 kN
Automatische Kupplungsanpassung (UIC 530-1): Nein
Leergewicht des Wagens: ca. 34 t*
Maximale Zuladung: 34,0 t
Maximale Achslast: 18,0 t
Maximale Last auf dem unteren Deck: 17,0 t
Maximale Last auf dem oberen Deck: 17,0 t (18,0 t in Flachwagenstellung)
Maße Alle Maße sind in Millimetern angegeben.
Technische Daten
Modell: Laaers L07A
Unterstützte Spurweiten: 1.435 mm (Standard) und 1.668 mm (Spanien)
Verstellbereich obere Ladeplattform: 1.500 mm – 3.350 mm über Schienenoberkante
Fahrzeugtransportkapazität pro Fahrzeug: bis zu 2,8 t (abhängig von den Abmessungen)
Maximale horizontale Radkraft vom transportierten Fahrzeug: bis zu 1,0 t
Anzahl der Radblocker: 56 (fußbedienbar)
Laufdecks: rutschhemmende Beschichtung
Schutz oberes Deck: Schutzgeländer
Schutz unteres Deck: Drahtgitter-Schutzplatten
Unterrahmen: ausgelegt für austauschbare Radsätze nach UIC 430-1
Normen: Entwickelt nach TSI, EN, Gruppenstandards für GE-Betrieb
Wagenlänge über Puffer: 31.000 mm
Rahmenlänge: 14.560 mm
Puffer-/Kupplungsachsenhöhe: 1.040 / 1.020 mm
Radsatzstand: 10.000 mm
Abstand zwischen Endachsen: 25.200 mm
Raddurchmesser: 760 mm
Bremsklötze: Jurid 816 M
Bremsentyp: KE-GP-A(K)-2×10"
Feststellbremse: vom Boden aus betätigbar
Puffertyp: Kategorie A, Hub 105 mm
Schraubenkupplung in Endposition: 850 kN
Zugvorrichtung Endposition: 1.000 kN
Zugvorrichtung Mitte: 1.200 kN
Kurzkupplung Mitte: 1.200 kN
Automatische Kupplungsanpassung (UIC 530-1): Nein
Leergewicht: ca. 34 t*
Maximale Zuladung: 34,0 t
Maximale Achslast: 18,0 t
Maximale Last unteres Deck: 17,0 t
Maximale Last oberes Deck: 17,0 t (18,0 t in Flachwagenstellung)
