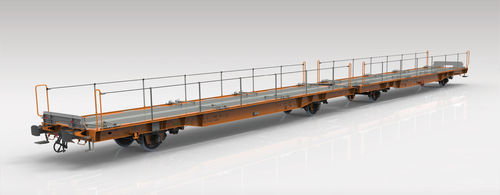

Transporter auf Rädern Laadgrs L04A

für Container

Merkmale

• Dieser Wagen ist für den Transport von PKW, Kleintransportern und ISO-Containern (20', 30', 40') ausgelegt.
• Für den Fahrzeugtransport ist der Wagen mit 32 Radkeilen ausgestattet.
• Der Unterboden ist zur Ableitung von Regenwasser ausgelegt und besteht aus verzinkten Gitterüberbrückungsplatten.
• Der Boden hält eine vertikale Belastung von 1,0 t pro Gummireifen aus.
• Für den Transport von Containern müssen Klappbolzen montiert werden.
• Entwickelt nach TSI, EN und Group Standards für den Betrieb im EU-Verkehr.

Fähigkeiten

• Lademöglichkeiten abhängig von den Abmessungen der Fahrzeuge.
• Transport von Fahrzeugen bis zu 3,0 t (bis 3,2 t je nach Vereinbarung).
• Maximale vertikale Radlast: 1,0 t pro Gummireifen.
• Geeignet für den Transport von ISO-Containern 20', 30', 40' (Radkeile müssen für Containertransport entfernt werden).
• Containeranordnung gemäß UIC 571-4, Anlage A Zeichnung 3.

Lastbegrenzungstabelle (basierend auf der Nutzlast des Radsatzes 22,5 t)
S, 33,3 t, 41,3 t, 49,3 t, 59,3 t
120 km/h, 0,0 t, 0,0 t, 0,0 t, 0,0 t

Parameter
Wagenlänge über Puffer: 33.000 mm
Untergestelllänge: 15.560 mm
Puffer-/Kupplungsachsenhöhe über Schienenoberkante: 1.040 / 1.020 mm
(leer, neuer Wagen) ???: 10.000 mm
Radsatzstand: 26.200 mm
Abstand zwischen den Endachsen: 920 mm
Raddurchmesser: C810
Bremsklötze: KE-GP-A(K)-2×10"
Bremstyp: Bedienung vom Boden aus
Feststellbremse: Kategorie A, Hub 105 mm
Puffertyp: 850 kN
Schraubenkupplung am Ende der Einheit: 1.200 kN
Zugvorrichtung in der Mitte der Einheit: 1.200 kN
Kurzkupplung in der Mitte der Einheit: DAC (abhängig von künftigen Entwicklungen, Vereinbarungen)
Automatische Kupplungsjustierung (UIC 530-1): nach Vereinbarungen
Leergewicht des Wagens: ca. 30,7 t
Maximales Ladegewicht: 59,30 t
Maximale Achslast: 22,50 t
Ladefläche Länge: ca. 32.000 mm
Höhe des unteren Decks über Schienenoberkante (leer, neuer Wagen) für Container: 1.180 mm
Höhe des unteren Decks über Schienenoberkante (leer, neuer Wagen) für Fahrzeuge: 1.165 mm
Ladeprofil: G1 EN 15273-2

Maße
Alle Maße sind in Millimetern angegeben.

Technische Spezifikationen

• Modell: Laadgrs L04A
• Konzipiert für PKW, Kleintransporter und ISO-Container (20', 30', 40').
• 32 Radkeile für den Fahrzeugtransport (müssen für Containertransport entfernt werden).
• Verzinkte Gitterüberbrückungsplatten am Unterboden zur Regenwasserableitung.
• Vertikale Belastbarkeit des Bodens: 1,0 t pro Reifen.
• Fahrzeuglastfähigkeit: bis zu 3,0 t (3,2 t nach Vereinbarung).
• Maximale Achslast: 22,50 t.
• Leergewicht: ca. 30,7 t; Max. Ladegewicht: 59,30 t.
• Wagenlänge über Puffer: 33.000 mm; Ladefläche Länge ca. 32.000 mm.
• Radsatzstand: 26.200 mm; Raddurchmesser: C810.
• Bremssystem: Bodenbedienung; Feststellbremse Kategorie A, Hub 105 mm; Bremsklötze: KE-GP-A(K)-2×10".
• Kupplungs- und Zugausrüstungswerte: Endschraubenkupplung 1.200 kN; Zugvorrichtung Mitte 1.200 kN; Puffer 850 kN.
• Entwickelt nach TSI, EN und Group Standards für den Betrieb in der EU.
