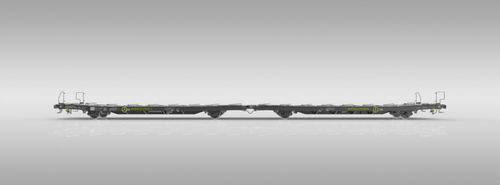

Transporter auf Rädern Laadrs

Plattformfür Schwerlasten

Merkmale

• 2 x 2 Achsen-Wagen, geeignet für den Transport von Fahrzeugen, insbesondere Kastenwagen, auf einer Ebene.
• Rahmenstruktur, Radsätze, Bremsleistung und Laufwerk sind so ausgelegt, dass eine mögliche spätere Umrüstung für eine Maximalbelastung von 20.0 t / Achse möglich ist.
• Struktur vorbereitet für die Montage eines seitlichen Geländers.
• Feste Brückenkonsolen aus rostfreiem Stahl zwischen den Einheiten.
• Konstruktion entspricht den Anforderungen von TSI, EN und UIC und trägt die TEN GE-Kennzeichnung für den Betrieb.

Leistungsdaten

• Der Boden ist ausgelegt, um eine vertikale Last von 1.0 t pro Gummireifen zu tragen.
• Die klappbaren Klappen sind ausgelegt für eine maximale Rad/Reifenlast von 2 t.
• Die Laufflächen und Radkeile sind feuerverzinkt, um optimalen Korrosionsschutz zu gewährleisten.

Parameter
Axle load: 20.0 t / axle
Track gauge: 1,435 mm
Running gauge: G1-TSI
Max. speed (unloaded): 120 km/h
Max. speed (loaded): 100 km/h
Climate conditions: T1-TSI
Rmin: 75.0 m
Rmin: 150.0 m
Length over buffers: 32,230 mm
Underframe length: 2 x 15,175 mm
Loading length: 30,990 mm
Loading height (except the wagon ends): 1,000 mm
Wheel diameter: 840 mm
Tare weight: 28.7 t

Maße
Alle Maße sind in Millimetern.

Eigenschaften / technische Spezifikationen

• Model name: Laadrs
• Axle load: 20.0 t/axle
• Track gauge: 1,435 mm
• Running gauge: G1-TSI
• Max. speed (unloaded): 120 km/h
• Max. speed (loaded): 100 km/h
• Climate conditions: T1-TSI
• Minimum curve radius (Rmin): 75.0 m and 150.0 m
• Length over buffers: 32,230 mm
• Underframe length: 2 x 15,175 mm
• Loading length: 30,990 mm
• Loading height (except the wagon ends): 1,000 mm
• Wheel diameter: 840 mm
• Tare weight: 28.7 t
• Floor vertical tyre load capacity: 1.0 t per tyre
• Foldable flap wheel/tyre load capacity: up to 2 t
• Corrosion protection: hot dip galvanization for running surfaces and wheel chocks
• Standards/compliance: TSI, EN, UIC; TEN GE marking
